Desfire卡片基础命令调试

发表于 更新于 分类于 ， ， ， ，

调试使用的卡片为desfire ev1 2k，使用第一代desfire卡片datasheet（D40手册），ISO 7816-4 APDU 封装原生DESFire命令。

desfire卡片3DES算法使用CBC模式加密/解密，卡片（PICC）总是执行DES加密（ek），读卡器（PCD）总是执行DES解密（dk）。

desfire卡片3DES算法使用CBC模式计算MAC，卡片（PICC）总是执行DES加密（ek），读卡器（PCD）执行DES加密（ek），取最后一组密文前4个字节作为MAC。

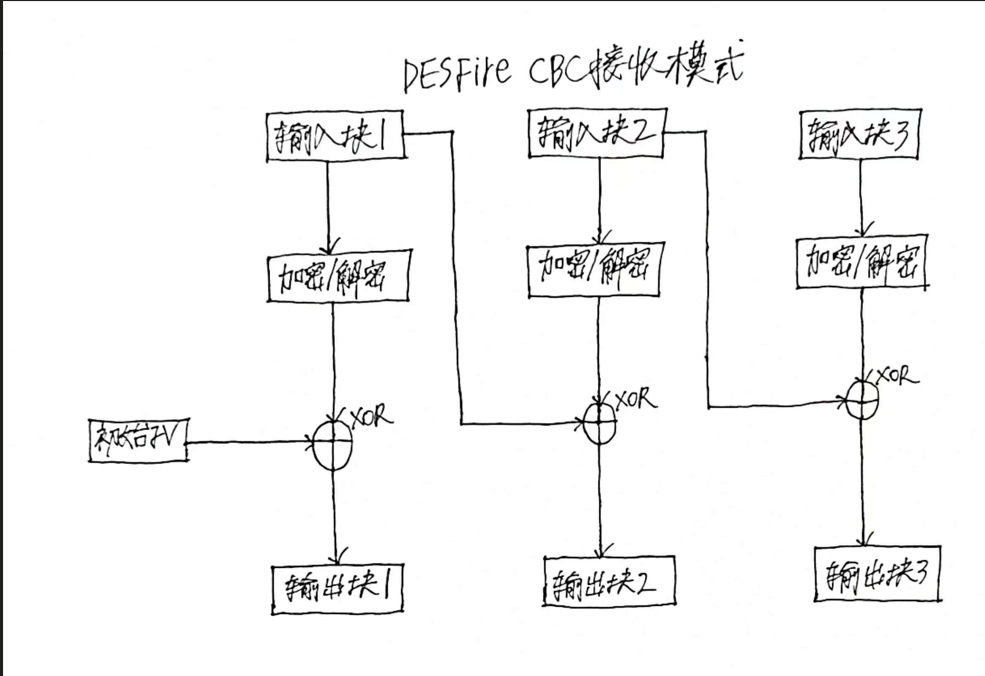

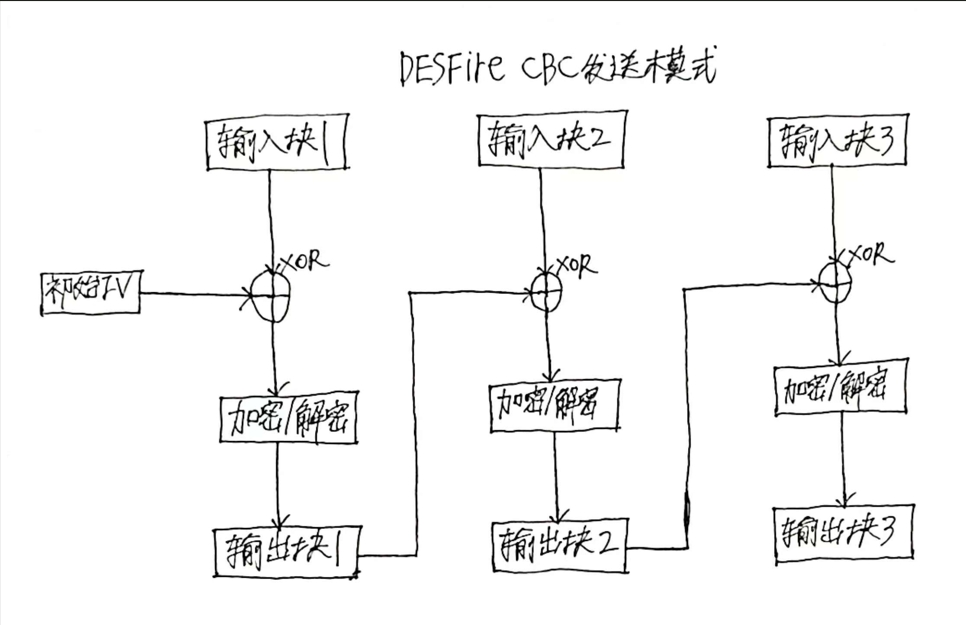

DESFire DES/3DES CBC加密/解密流程图（非标准CBC模式）：

例：desfire卡片DES CBC解密，解密算法如下：
key：00 11 22 33 44 55 66 77 88 99 AA BB CC DD EE FF
原始数据：01 02 03 04 05 06 07 08 11 22 33 44 55 66 77 88 88 77 66 55 44 33 22 11

原始数据分成三组：
第一组：01 02 03 04 05 06 07 08
第二组：11 22 33 44 55 66 77 88
第三组：88 77 66 55 44 33 22 11

dk(第一组) = dk(01 02 03 04 05 06 07 08) = D9 16 AA 29 EF 0A 8F 6A
dk(第二组) = dk(dk(第一组) XOR 11 22 33 44 55 66 77 88) = dk(C834996DBA6CF8E2) = F3 70 33 AD 1C A0 6F A9
dk(第三组) = dk(dk(第二组) XOR 88 77 66 55 44 33 22 11) = dk(7B0755F858934DB8) = 14 A3 08 40 F5 24 35 E4

解密数据：D9 16 AA 29 EF 0A 8F 6A F3 70 33 AD 1C A0 6F A9 14 A3 08 40 F5 24 35 E4

安全、应用及文件相关功能的代码

文件类型代码

应用内的文件可为下列不同类型：

  • 标准数据文件（0x00）
  • 备份数据文件（0x01）
  • 带备份的值文件（0x02）
  • 带备份的线性记录文件（0x03）
  • 带备份的循环记录文件（0x04）

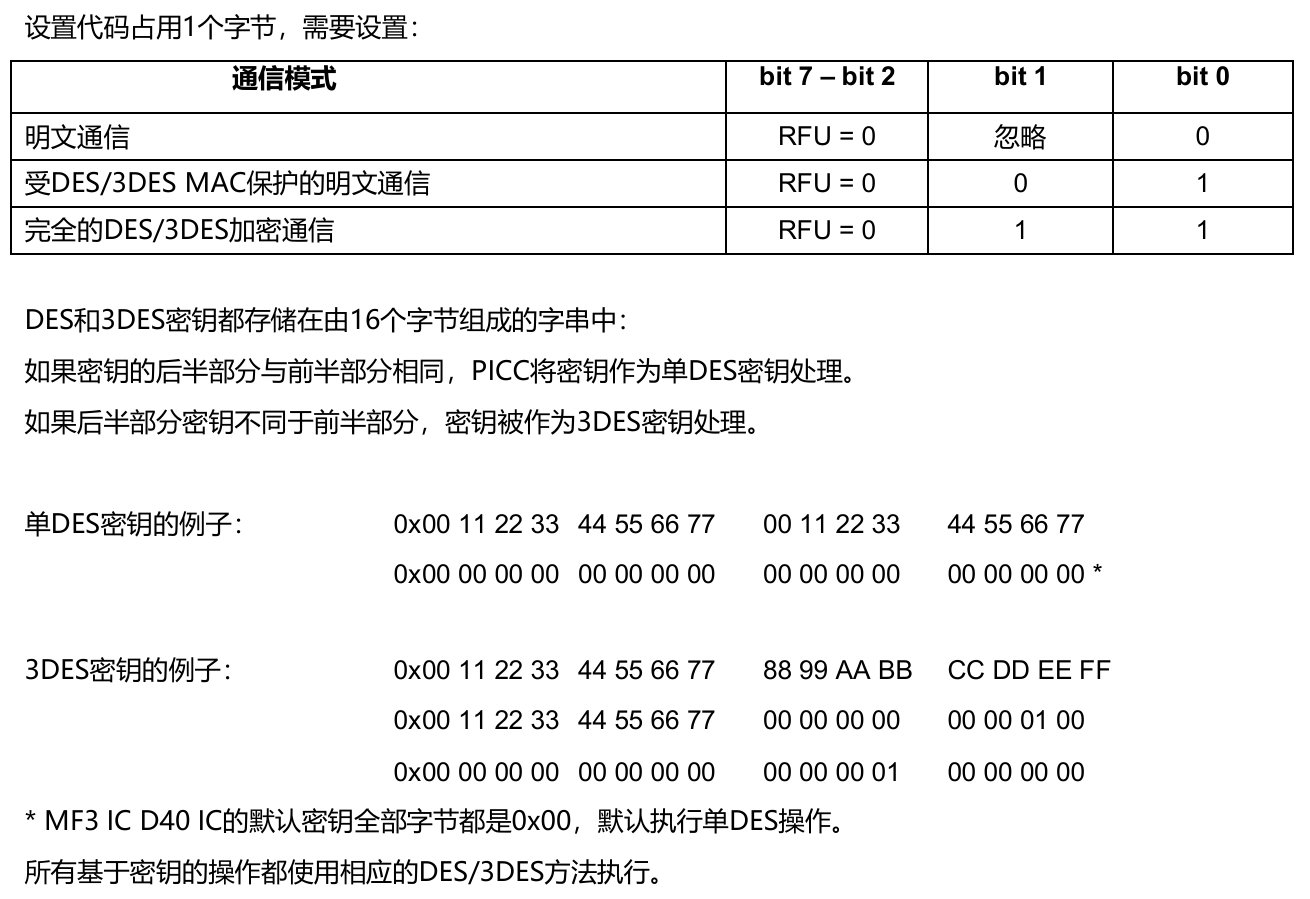

通信设置代码-加密模式

通信设置定义了PCD和PICC间通信的安全级别。通信设置始终适用于文件级别。

访问权限代码

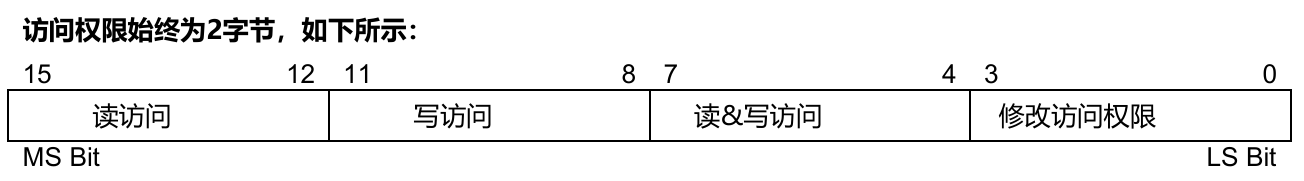

每个应用中的每个文件都存储了4种不同的访问权限（每个文件2字节）：

  • 读（Read）访问 (GetValue, Debit for Value files)
  • 写（Write）访问(GetValue, Debit, LimitedCredit for Value files)
  • 读&写（Read&Write）访问（GetValue, Debit, LimitedCredit, Credit for Value files)
  • 修改访问权限（ChangeAccessRights）

每种访问权限编码占用4位（半字节）。每半字节都连接到相关应用的密钥文件中的一个密钥。

半字节排列16中不同的编码。如果值设为0-13（最多14个密钥），即引用了应用内密钥文件中的特定密钥，前提是该密钥必须存在（不允许选择不存在的密钥）。

如果编码为14（0xE）就意味着“Free（自由）”访问。因此在选择相应的应用后，无论事先是否通过认 证，都授予相关的访问权限。

编码15（0xF）定义了“Free（自由）”访问的反义词，也就是“Deny（拒绝）”访问。因此，相应的访问权限始终被拒绝。（译者注：此编码也被称为“Never”。）

2字节参数的最高4位是获取读访问权限所必须知道的密钥的参考号（对于值文件是GetValue和Debit命令），接下来的4位是获取写访问权限的密钥编号（对于值文件是GetValue、Debit和LimitedCredit命令）。低字节的高半字节是获取读&写访问权限的密钥编号，在值文件中该权限允许完全访问（对于值文件是 GetValue、Debit、LimitedCredit和Credit命令；对于记录文件是ClearRecordFile命令）。为修改文件访问权限和连接到每个访问权限的密钥编号，需要使用最低半字节中的密钥参考号进行认证。

有读访问和读&写访问权限时可以读。有写访问和读&写访问权限时可以写。如果一个文件未经有效认证，但通过至少一项相关访问权限可自由访问（0xE），通信模式强制设为明文。如果“读”和“读&写”访问（或“写”和“读&写”访问）权限中的一个被设为0xE，另一个则不是0xE，在经有效认证的情况下通信采用MAC/加密，在无有效认证的情况下通信采用明文，第二种情况下，通信设置被PICC忽略。

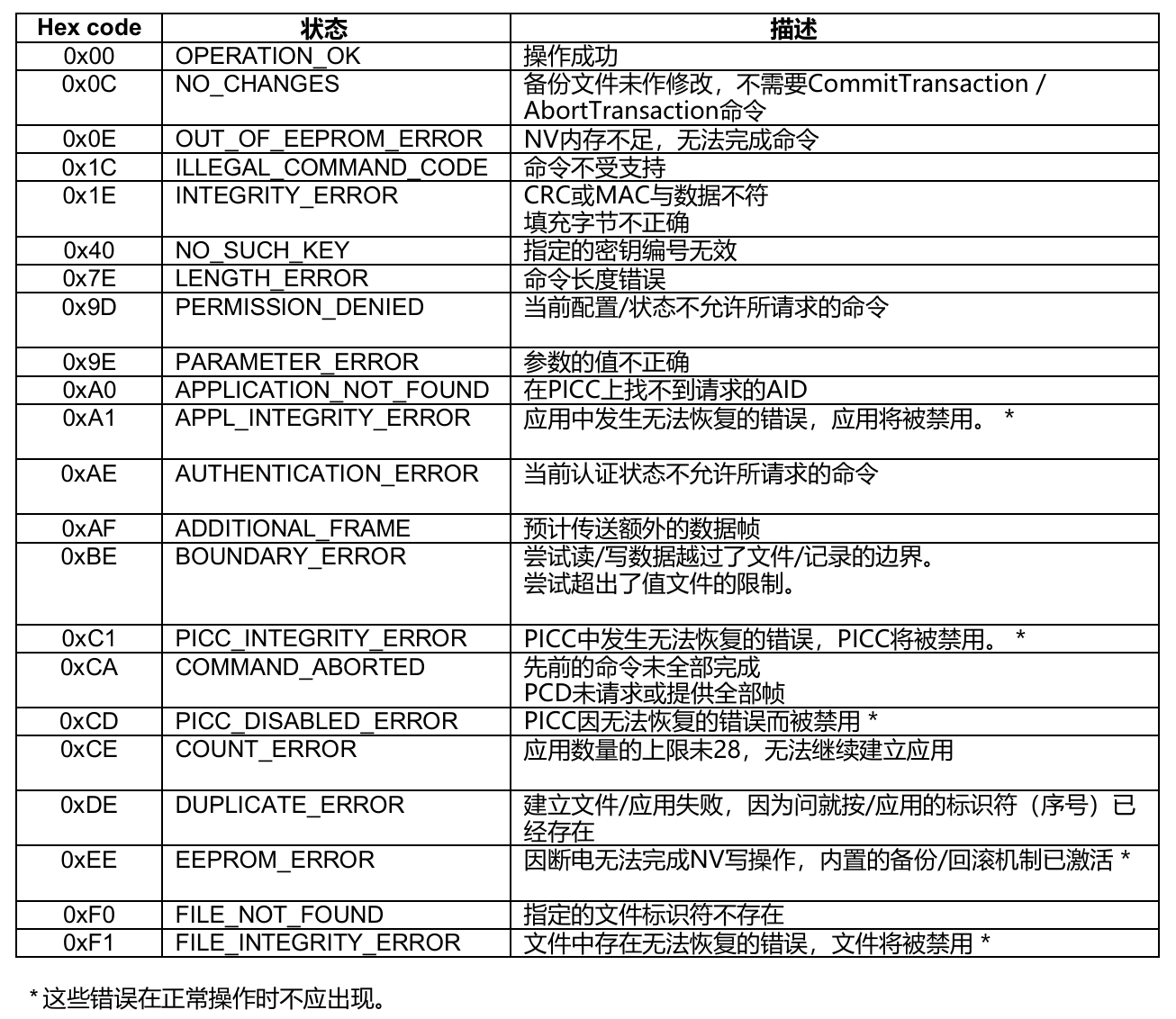

状态和错误代码

安全相关命令

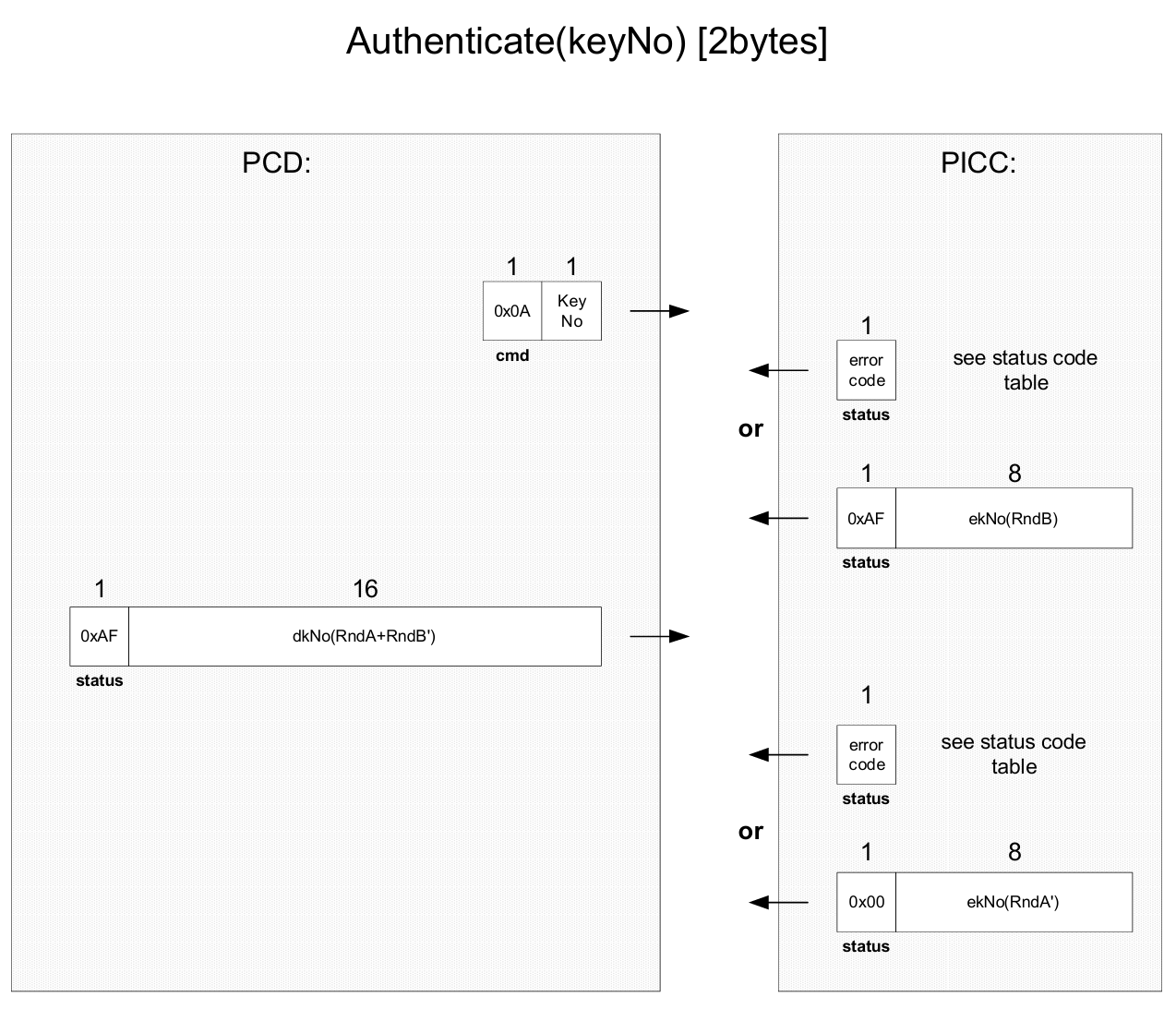

Authenticate（认证）

认证PICC主密钥：

PICC主密钥：00 11 22 33 44 55 66 77 88 99 AA BB CC DD EE FF

Rdr: 90 0A 00 00 01 00 00
Tag: FE 28 37 5D 1D 17 08 AC [91 AF]

dk(RndB) = dk(FE 28 37 5D 1D 17 08 AC) = 41 5A 51 58 4E 87 38 14

RndB’ = 5A 51 58 4E 87 38 14 41

RndA = 01 02 03 04 05 06 07 08

dk(RndA+RndB’) = dk(01 02 03 04 05 06 07 08 5A 51 58 4E 87 38 14 41) = D9 16 AA 29 EF 0A 8F 6A EC 19 E2 FA A3 FC 1E 75

Rdr: 90 AF 00 00 10 D9 16 AA 29 EF 0A 8F 6A EC 19 E2 FA A3 FC 1E 75 00
Tag: B6 F3 1E E6 F9 98 C2 35 [91 00]

dk(RndA’) = dk(B6 F3 1E E6 F9 98 C2 35) = 02 03 04 05 06 07 08 01

session key = RndA高4字节+RndB高4字节+RndA低4字节+RndB低4字节 = 01 02 03 04 41 5A 51 58 05 06 07 08 4E 87 38 14

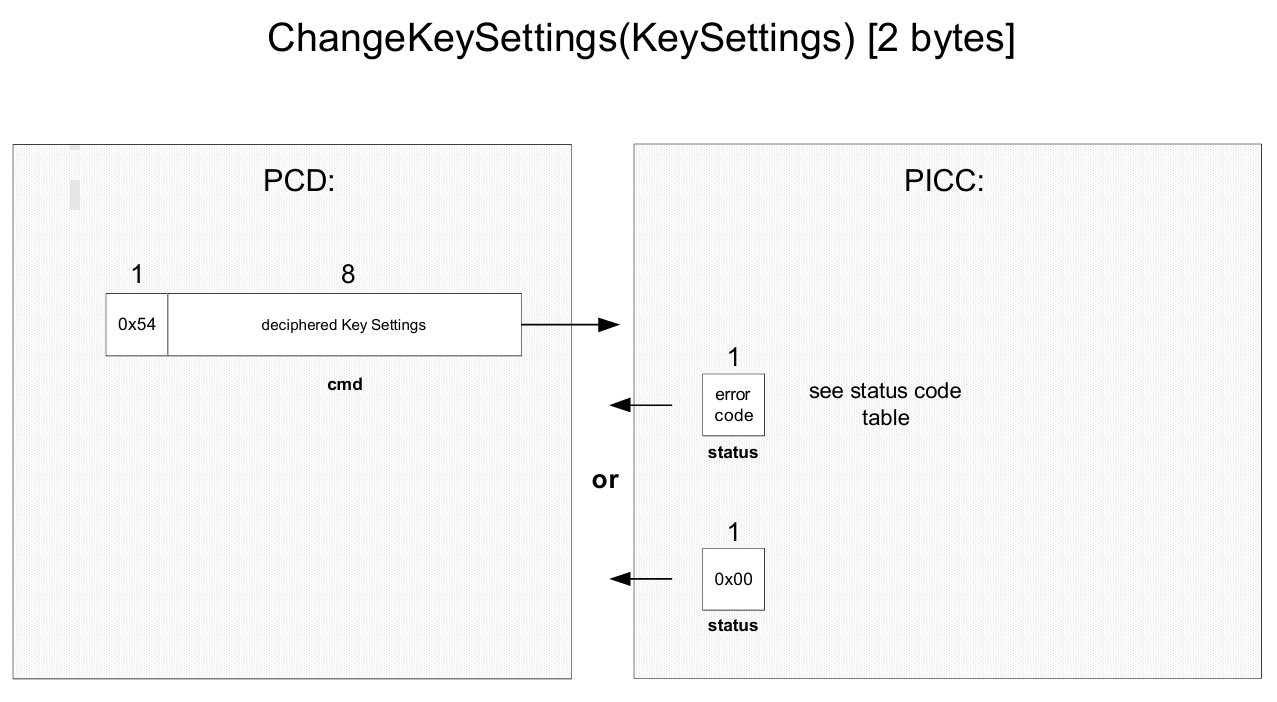

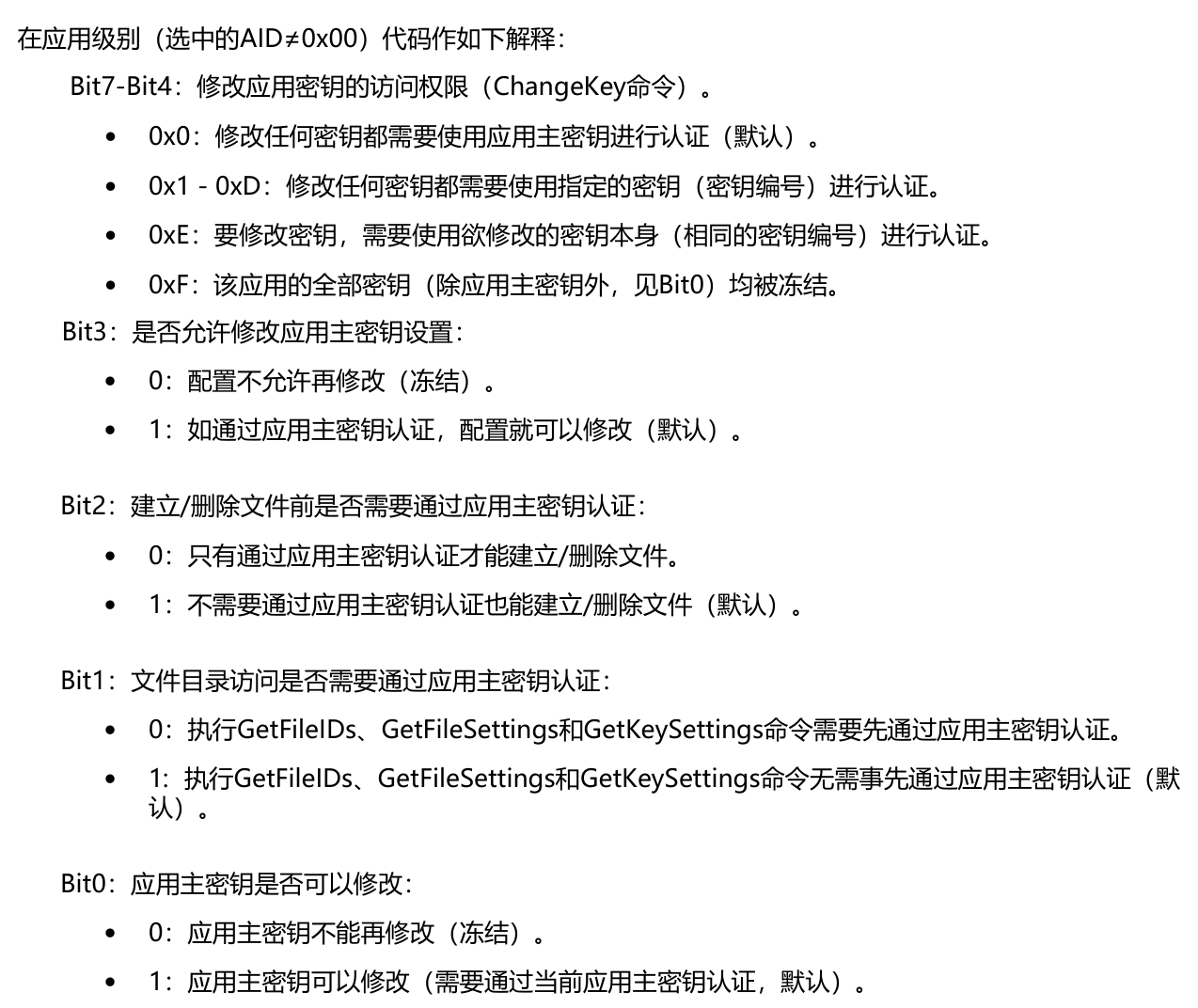

ChangeKeySettings（修改密钥设置）

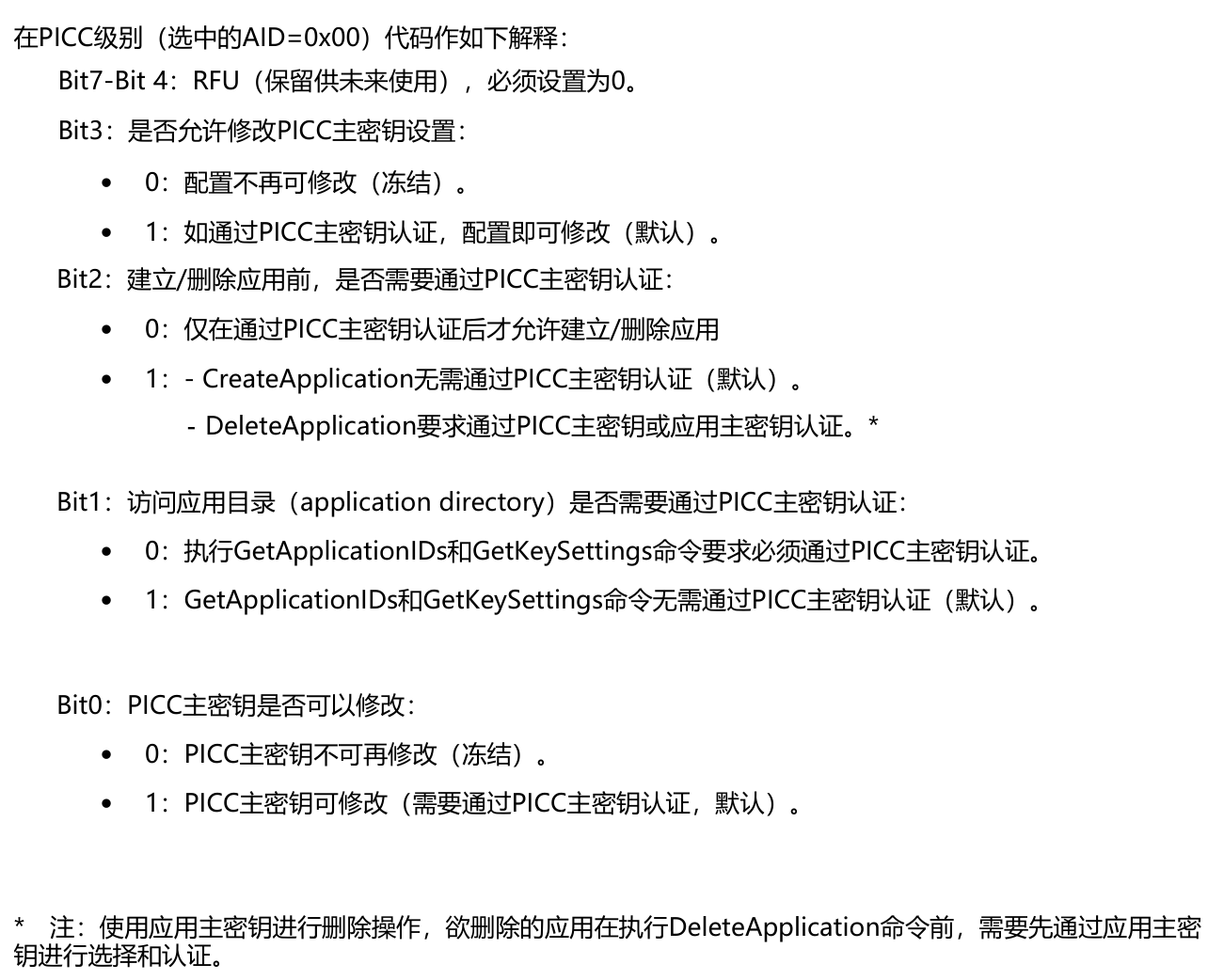

该命令根据当前选中的AID修改主密钥设置。如果预先选择了AID 0x00，修改应用于PICC密钥设置。反之（AID≠0x00），则修改应用于当前选中应用的应用密钥设置。

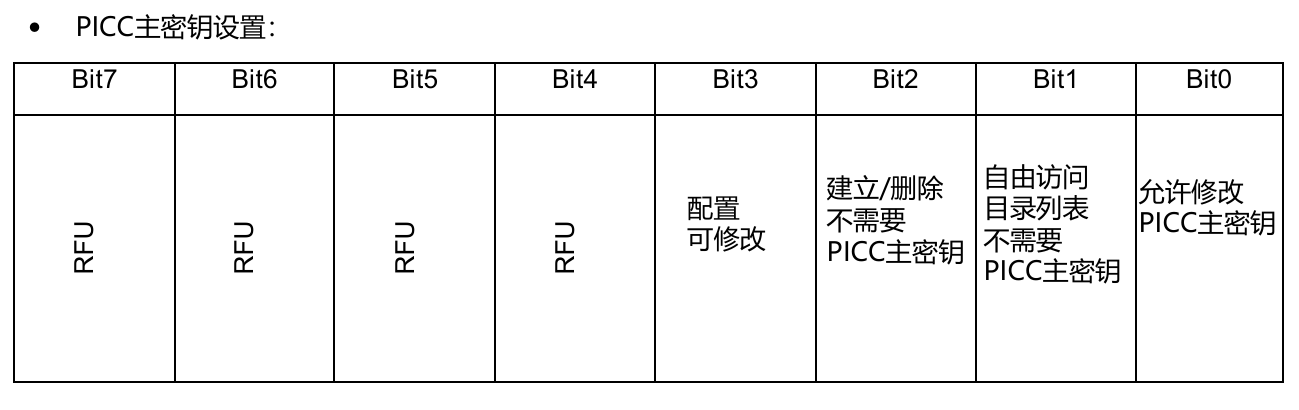

修改PICC主密钥设置：

1111B = 0x0F

通过PICC主密钥认证，配置即可修改。 CreateApplication无需通过PICC主密钥认证， DeleteApplication要求通过PICC主密钥或应用主密钥认证。GetApplicationIDs和GetKeySettings命令无需通过PICC主密钥认证。PICC主密钥可修改。

原数据：0F 09 A9 00 00 00 00 00

使用session key 解密：06 80 18 59 BB FB 56 36

Rdr: 90 54 00 00 08 06 80 18 59 BB FB 56 36 00
Tag: [91 00] 未知状态代码

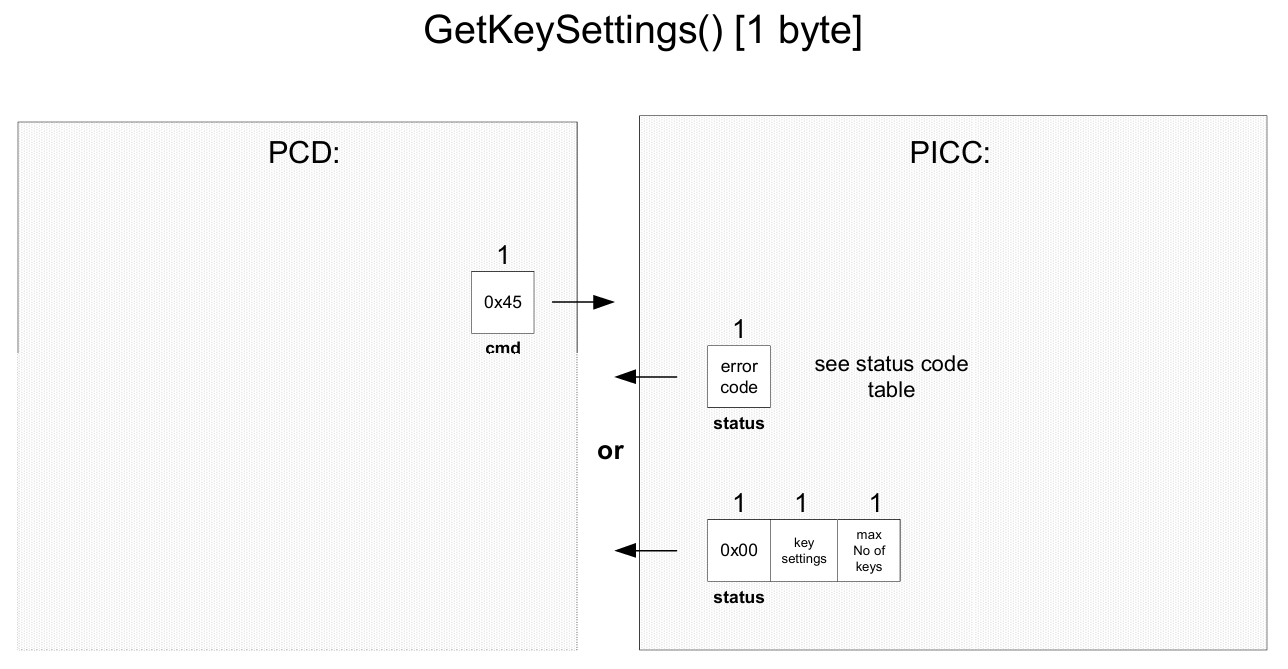

GetKeySettings（获取密钥设置）

GetKeySettings命令允许获取PICC和应用主密钥的设置。另外，该命令还返回所选应用能存
储的最大密钥数量。

该命令没有参数。根据主密钥设置，需要先通过主密钥认证。如果请求PICC主密钥设置（当前选择的AID=0x00），密钥数量返回为0x01，因为只有一个PICC主密钥。

获取PICC主密钥设置：

Rdr: 90 45 00 00 00
Tag: 0F 01 [91 00]

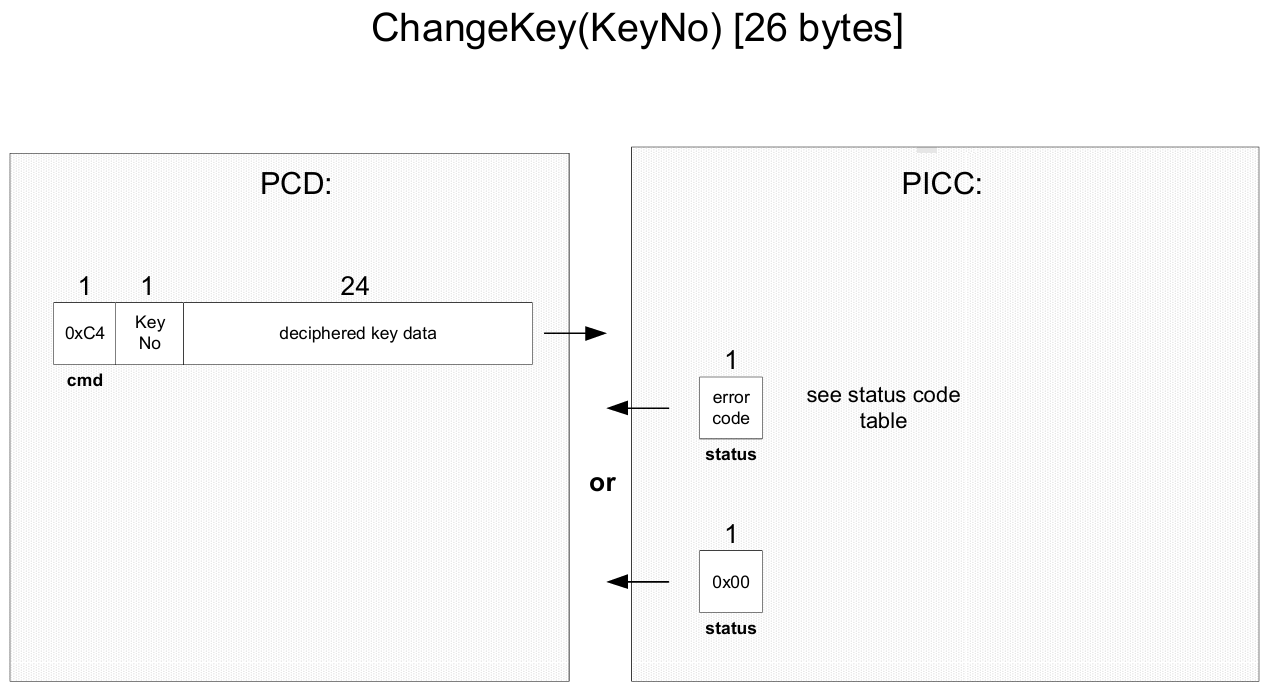

ChangeKey（修改密钥）

该命令允许修改PICC上存储的任何密钥。如果选中的AID为0x00，修改的是PICC主密钥，因此只有密钥编号0x00才是有效的（PICC上只有1个PICC主密钥）。其它情况（AID≠0x00），修改的是当前选中应用（由其AID代表）内指定编号的密钥。

该命令第一个参数是1字节的密钥编号，取值范围是0x00到（应用的密钥数量-1）。第二个参数是经过加密处理的新密钥信息（此处的“加密”指密码学运算，并非狭义的“加密”操作）。相关的密钥设置定义了是否允许修改密钥，以及在执行ChangeKey命令前需要通过哪个密钥进行认证。

  • 修改任何密钥【除主密钥和ChangeKey键（Key）外】，都需要通过ChangeKey（指定的密钥）认证。
  • 修改ChangeKey键（Key）或主密钥，需要通过主密钥认证。
  • 当用于认证的密钥编号与欲修改的密钥编号不同，且ChangeKey键（Key）被设为0xE以外的值，PCD需要通过如下方式生成“DES解密后的密钥数据”：

新密钥与当前密钥进行按位异或（XOR，16字节）。为异或后的数据计算CRC（2字节），并附在其后。 随后再附加新密钥的CRC（2字节）。在此之后，填充4字节0x00让数据长度达到8的倍数（总计24字 节）。最后对整个密钥数据字段进行DES/3DES解密操作（使用当前过程密钥）。三个密文块使用CBC发送模式连接。

  • 当用于认证的密钥编号与欲修改的密钥编号相同，或ChangeKey键（Key）被设为0xE，PCD需要通过如 下方式生成“DES解密后的密钥数据”：

计算新密钥的CRC（2字节）并附在其后。随后填充6字节0x00让数据长度达到8的倍数（总计24字节）。 最后对整个密钥数据字段进行DES/3DES解密操作（使用当前过程密钥）。三个密文块使用CBC发送模式连接。

  • 当ChangeKey键（Key）被设为0xF（“Never”），除主密钥外的全部密钥均被冻结，因此若尝试修改主密钥之外的密钥，ChangeKey命令将返回错误代码。

注：在成功修改用于达到当前认证状态的密钥后，认证会失效。后续操作需要使用新密钥认证。

修改PICC主密钥：

1、新密钥FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF，计算CRC16（ISO-IEC-14443-3-A）值为0xCB37，desfire卡片CRC16值低字节在前，值为0x37CB。

2、需要发送给PICC的原始数据为：FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF 37 CB 00 00 00 00 00 00。

3、使用当前session key进行DES/3DES解密操作，解密后的数据为：4C 21 7A 58 3A D8 12 03 DC 29 DA A8 29 6A 43 0E 82 C9 D0 35 E5 9A 21 11。

4、发送解密后的数据：00 4C 21 7A 58 3A D8 12 03 DC 29 DA A8 29 6A 43 0E 82 C9 D0 35 E5 9A 21 11。

Rdr: 90 C4 00 00 19 00 4C 21 7A 58 3A D8 12 03 DC 29 DA A8 29 6A 43 0E 82 C9 D0 35 E5 9A 21 11 00
Tag: [91 00]

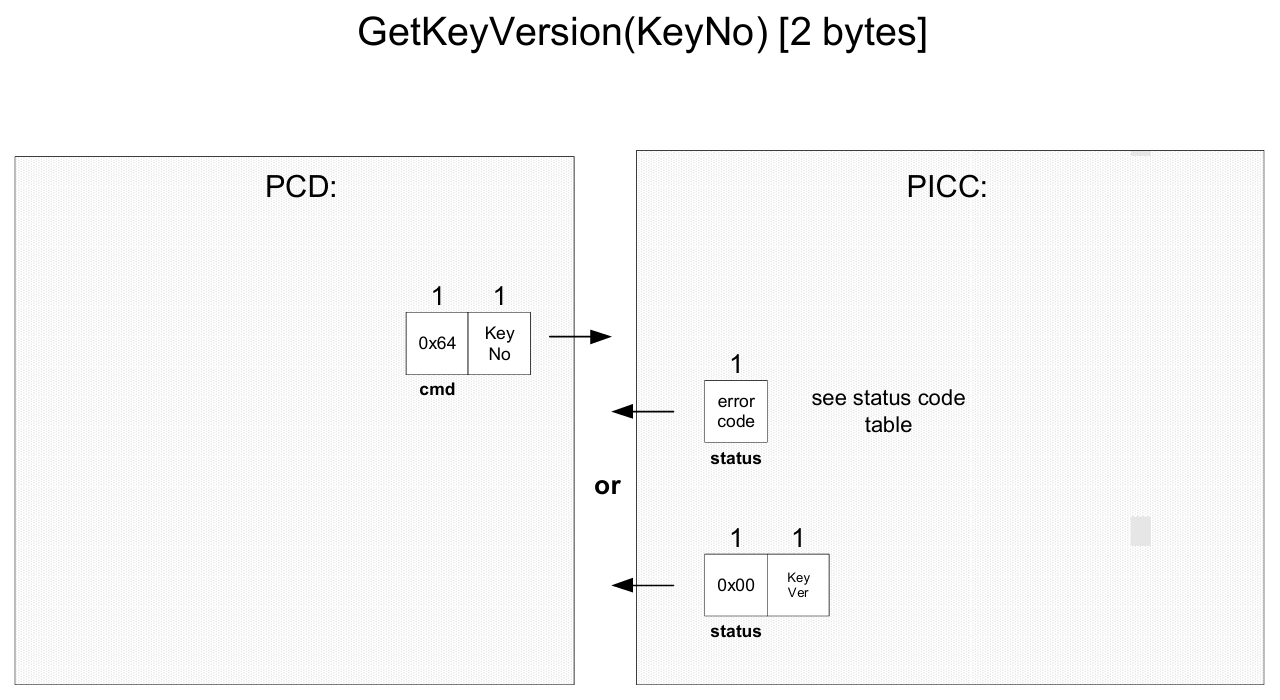

GetKeyVersion（获取密钥版本）

GetKeyVersion命令允许读出当前密钥的版本。如果选中的AID=0x00，该命令返回PICC主密钥版本，因此只有密钥编号=0x00才是有效的（PICC上只存在一个PICC主密钥）。在其他情况下（AID≠0x00），返回当前选中应用（由其AID表示）中的特定密钥编号的版本。

该命令唯一的参数是密钥编号（1字节）。该命令以无符号字节返回指定密钥的版本。要修改密钥版本，使用ChangeKey命令，执行该命令无需认证。

Rdr: 90 64 00 00 01 00 00
Tag: FF [91 00]

PICC级别命令

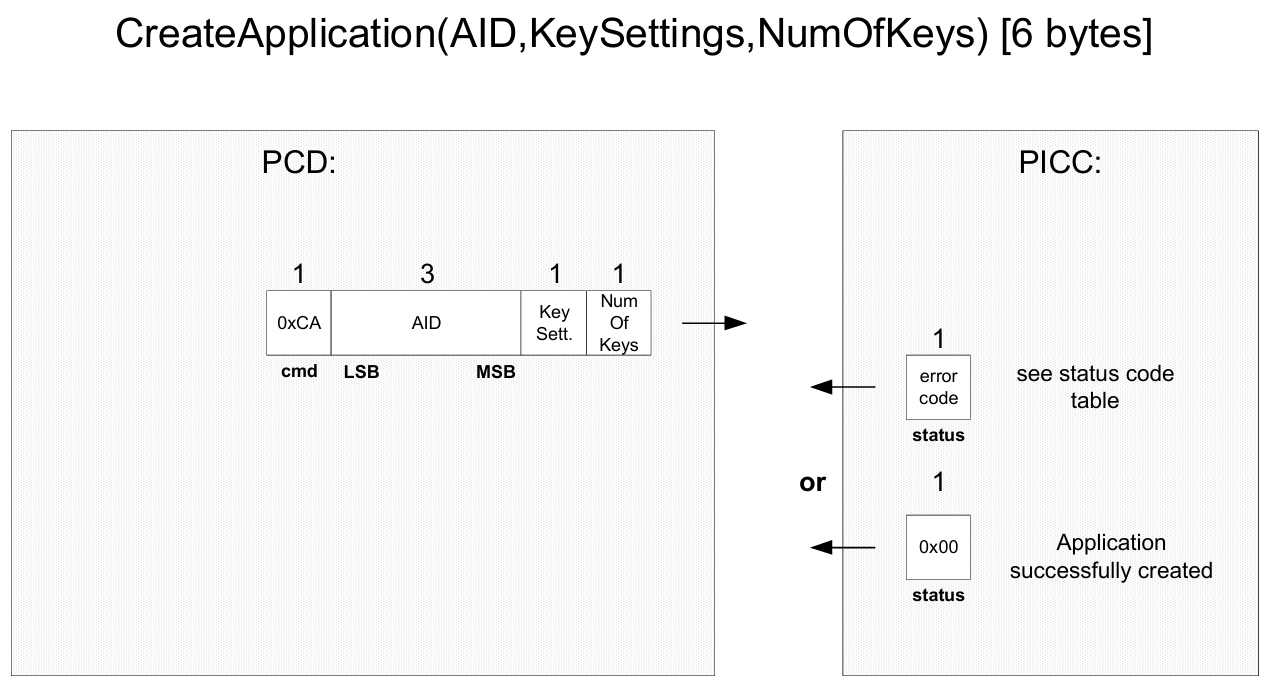

CreateApplication（建立应用）

CreateApplication命令允许在PICC上建立新应用。

应用通过应用标识符（AID）识别。AID是一个24位（3字节）长度的数字。 应用标识符0x00 00 00为PICC 自身保留。

根据PICC主密钥设置，可能需要先通过PICC主密钥认证。

该命令要求当前选中的AID是0x00 00 00（代表卡片级别）。

每张PICC最多可容纳28个应用。每应用都连接到最多由“14个不同的可被用户定义的访问密钥”的集合。要在应用中存储数据，必须在应用中建立“文件”，每应用中最多可创建16个大小和类型各异的文件。每个文件都有不同级别的访问权限，这些权限可以连接到应用的密钥。

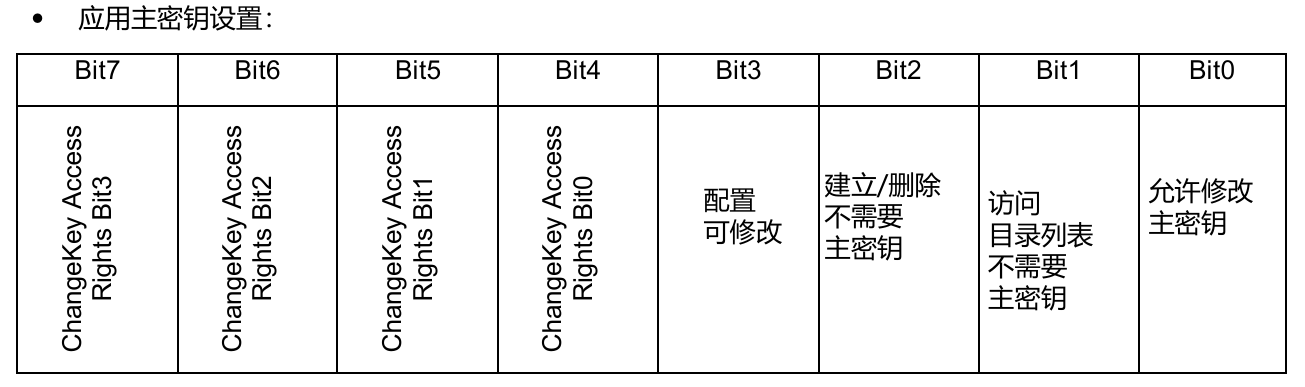

24位AID是该命令的第一个参数。第二个参数是应用主密钥设置。最后一个参数“密钥数量“，定义了该应用中可以存储多少个密钥。所有密钥都以16个0x00初始化，因此它们都是单DES密钥。

注：强烈建议在发卡时使用命令ChangeKey对密钥进行个性化设置。

建立应用：

1、应用AID为0x112233，应用主密钥设置为0x09（修改任何密钥都需要使用应用主密钥进行认证、如通过应用主密钥认证，允许修改应用主密钥设置、只有通过应用主密钥认证才能建立/删除文件、执行GetFileIDs、GetFileSettings和GetKeySettings命令需要先通过应用主密钥认证、应用主密钥可以修改），密钥数量为0x0E。

2、向PICC发送数据：11 22 33 09 0E。

Rdr: 90 CA 00 00 05 11 22 33 09 0E 00
Tag: [91 00]

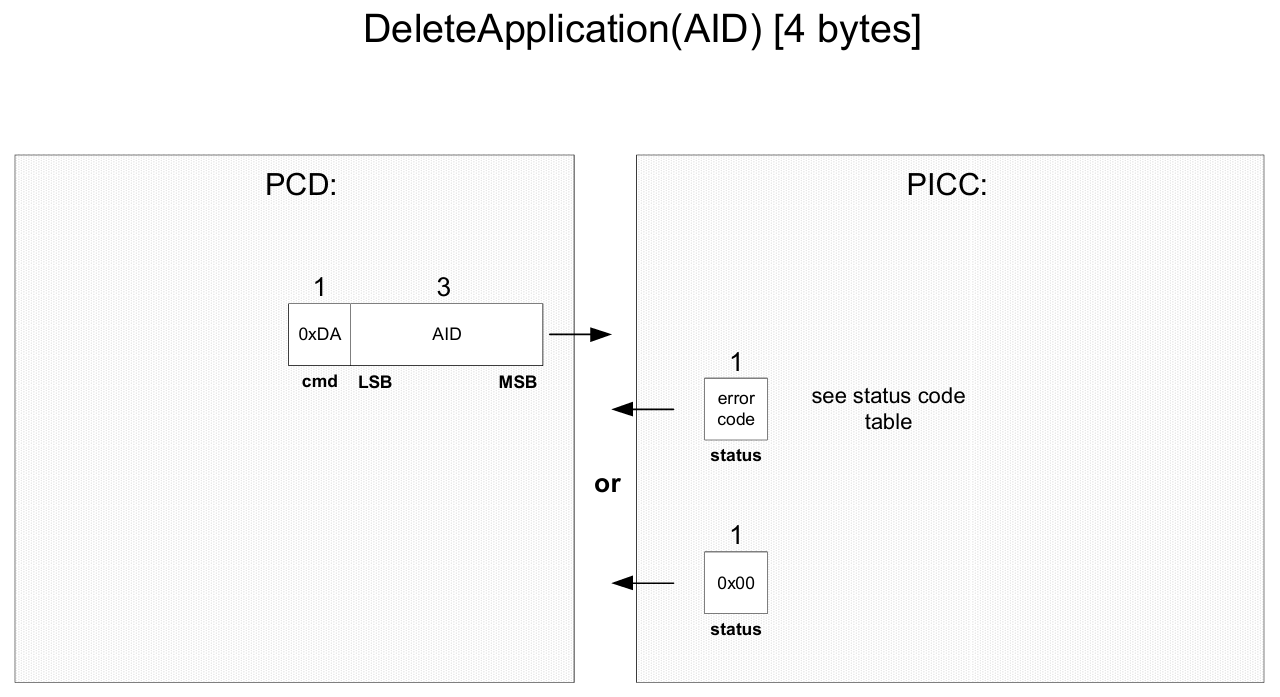

DeleteApplication（删除应用）

DeleteApplication命令允许永久禁用（Deactivate）PICC上的应用。

将要删除的应用程序由它的应用程序标识符 AID 表示，这是该命令的唯一参数。

根据PICC主密钥设置，需要先通过PICC主密钥或应用主密钥认证。

使用应用程序主密钥进行认证的，必须使用要删除的应用的主密钥。

AID分配已被删除，因此可以新建一个与被删除应用AID相同的新应用。然而，被删除的内存块（memory block）仅能通过FormatPICC命令擦除整个PICC的用户内存来恢复。

注：尽管PICC主密钥是全零的默认值，并且“建立/删除无需PICC主密钥”已被设置，但删除应用仍需要通 过PICC主密钥或相关应用主密钥认证。

注：如果当前选中的应用已被删除，该命令自动选择PICC级别，也就是AID=0x00 00 00。

删除AID=11 22 33的应用：

Rdr: 90 DA 00 00 03 11 22 33 00
Tag: [91 00]

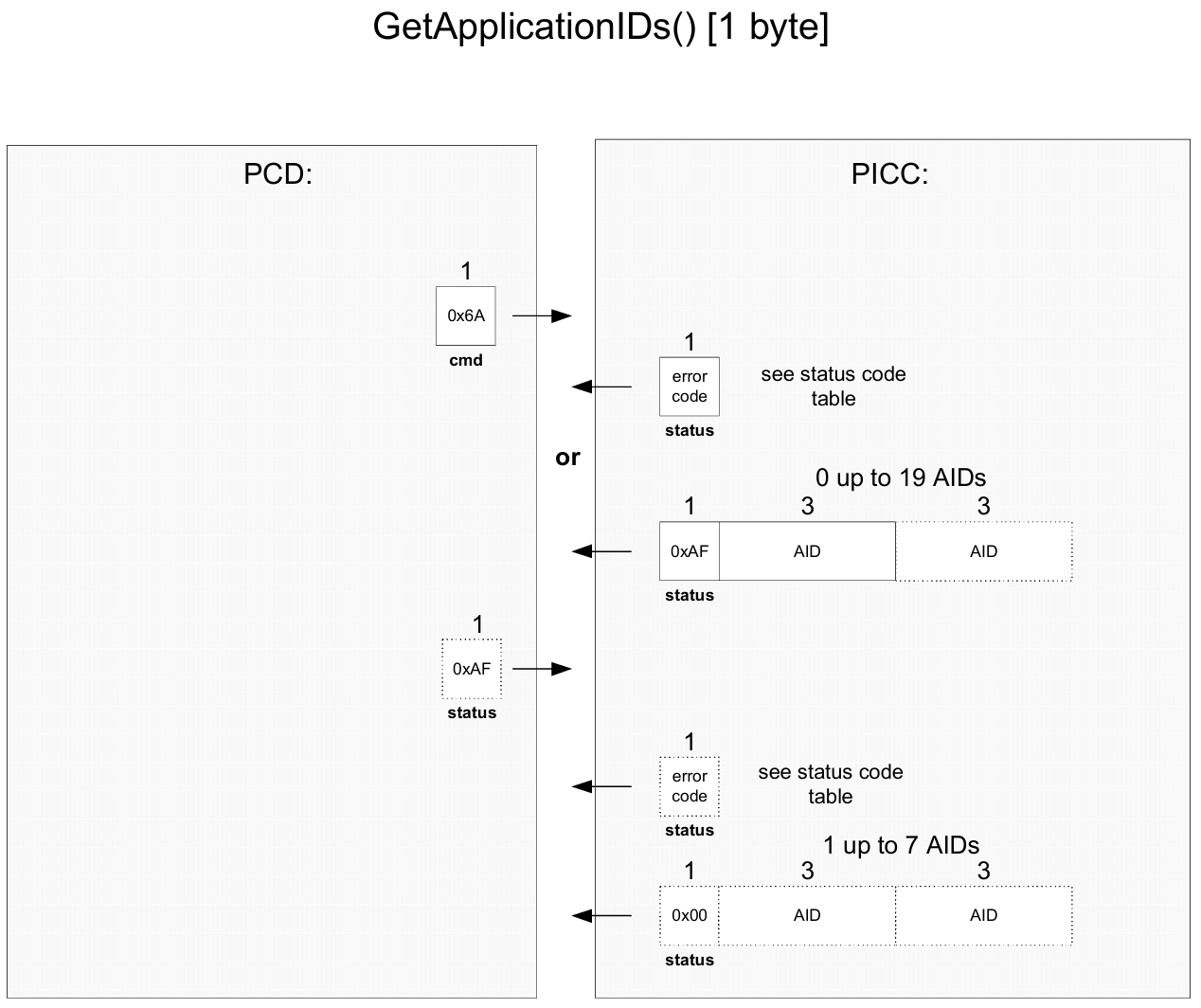

GetApplicationIDs（获取应用标识符，AID）

GetApplicationIDs命令返回PICC上所有活跃（active）应用的应用标识符（AID）。

该命令不接受任何参数。根据PICC主密钥设置，执行该命令可能需要通过PICC主密钥认证。该命令要求当前选中的AID是0x00 00 00，也就代表是卡片级。

PICC发送一个包含全部已安装AID的序列作为应答。如果该序列不能放在一个帧中，PICC会设置额外的帧， 并将全部有后续的帧的状态字设为0xAF。

获取应用标识符：

Rdr: 90 6A 00 00 00
Tag: 11 22 33 [91 00]

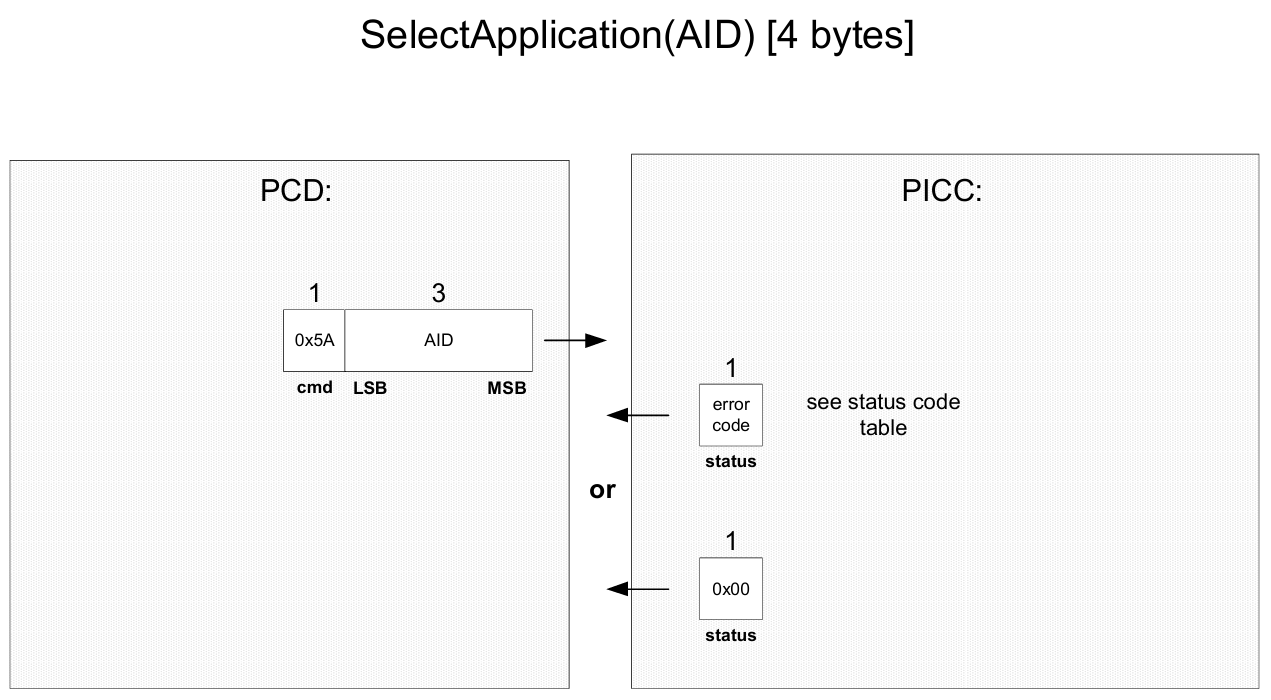

SelectApplication（选择应用）

SelectApplication命令允许为进一步操作选择一个特定的应用。

该命令的参数是3字节的AID。如果参数为0x00 00 00，选中的是PICC级别，任何进一步的操作都与此级别有关（典型命令是 CreateApplication、DeleteApplication等）。如果指定的AID在PICC中的应用目录内被找到，则后续命令与该应用交互。正如Authentication命令的描述，每个SelectApplication命令都会使当前的认证状态失效。

选择应用：

Rdr: 90 5A 00 00 03 11 22 33 00
Tag: [91 00]

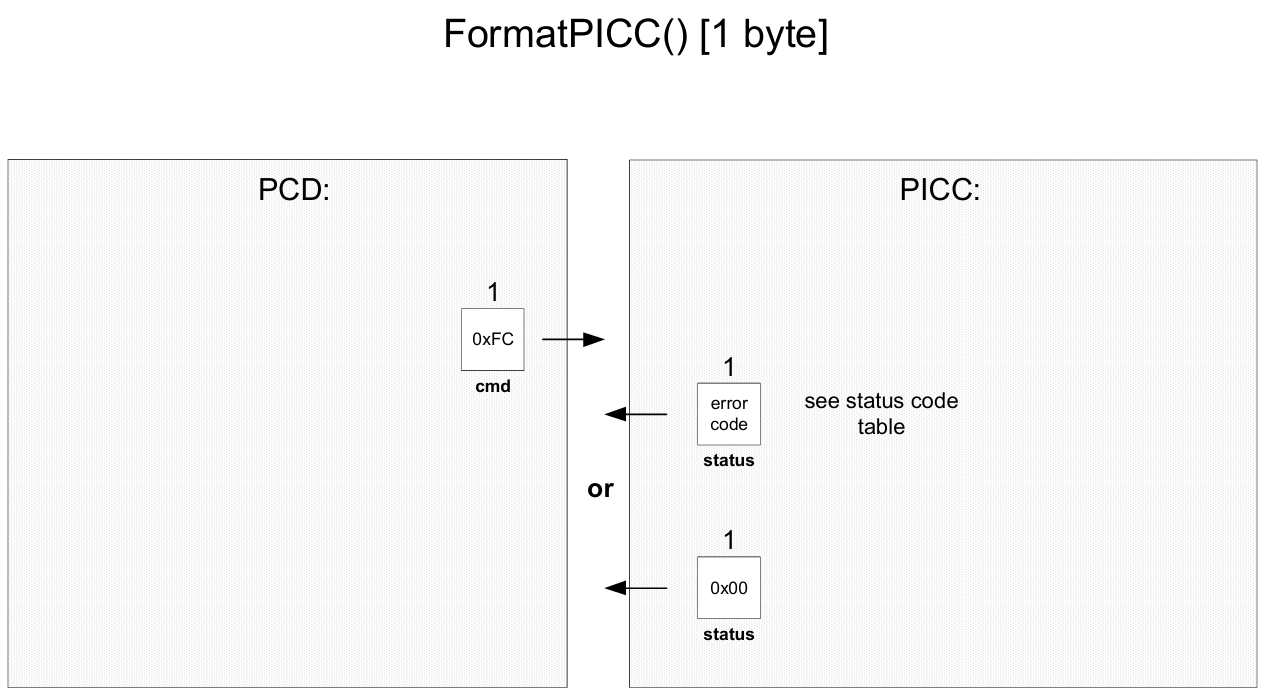

FormatPICC（格式化PICC）

该命令释放PICC的用户内存。

该命令无参数。FormatPICC命令在PICC上释放全部已分配的用户内存。全部应用都会被删除，这些应用中的文件也都会被删除。PICC主密钥和PICC主密钥设置保持为当前值，它们不受此命令的影响。该命令始终要求先通过PICC主密钥认证。

格式化PICC：

Rdr: 90 FC 00 00 00
Tag: [91 00]

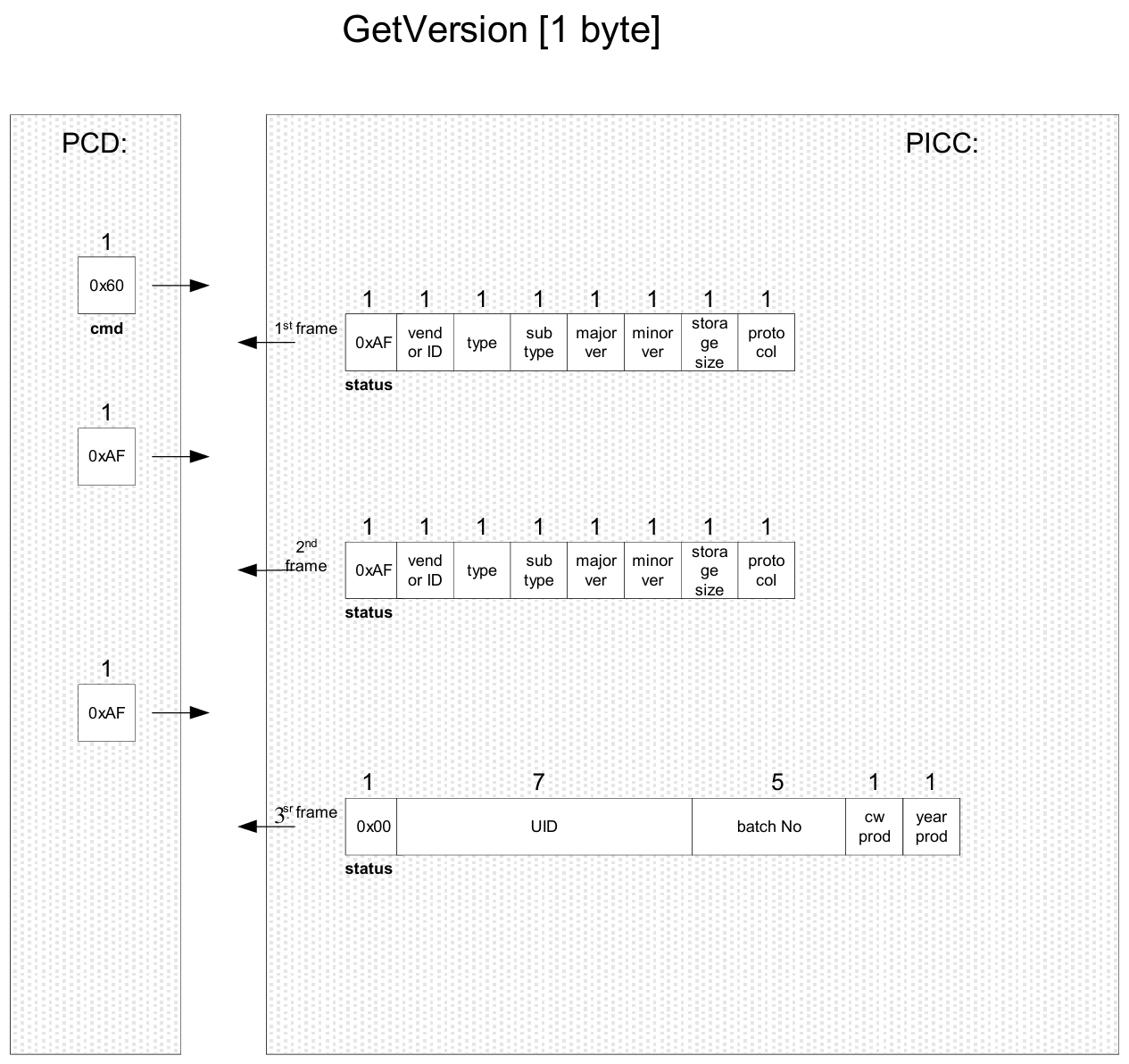

GetVersion（获取版本）

GetVersion返回PICC的制造商相关数据。

该命令没有参数。

PICC返回3个含有制造商相关数据的帧：

第1帧：包含硬件相关信息：

​ byte1：制造商ID（0x04代表PHILIPS）

​ byte2：类型（此处为0x01）

​ byte3：子类型（此处为0x01）

​ byte4：主要版本

​ byte5：次要版本

​ byte6：存储空间*（此处为0x18 = 4096字节）

​ byte7：通信协议类型（此处为0x05，代表ISO 14443-2和-3)

第2帧：包含软件相关信息：

​ byte1：制造商ID（0x04代表PHILIPS）

​ byte2：类型（此处为0x01）

​ byte3：子类型（此处为0x01）

​ byte4：主要版本

​ byte5：次要版本

​ byte6：存储空间*（此处为0x18 = 4096字节）

​ byte7：通信协议类型（此处为0x05，代表ISO 14443-3和-4)

第3帧：返回唯一序列号、批次号、制造年分和星期：

​ byte1 to byte7：唯一序列号

​ byte8 to byte12：产品批号

​ byte13：制造星期（一年中的第几个星期）

​ byte14：制造年份

* 该字节高7位的值为n，表示卡片容量基于2^n（字节）。如果卡片容量正好为2^n，LSBit（最低位）设为0；如果卡片容量介于2^n和2^(n+1)之间，则LSBit设为1。4K DESFire卡高7位为“0001100”（2^12=4096），最低位为“0”。8K DESFire卡高7位为“0001101”（2^13=8192），最低位为“0”。

获取版本：

Rdr: 90 60 00 00 00
Tag: 04 01 01 01 00 16 05 [91 AF]

Rdr: 90 AF 00 00 00
Tag: 04 01 01 01 04 16 05 [91 AF]

Rdr: 90 AF 00 00 00
Tag: 04 40 64 FA 03 5C 80 B9 0C 18 41 30 04 18 [91 00]

应用级别命令

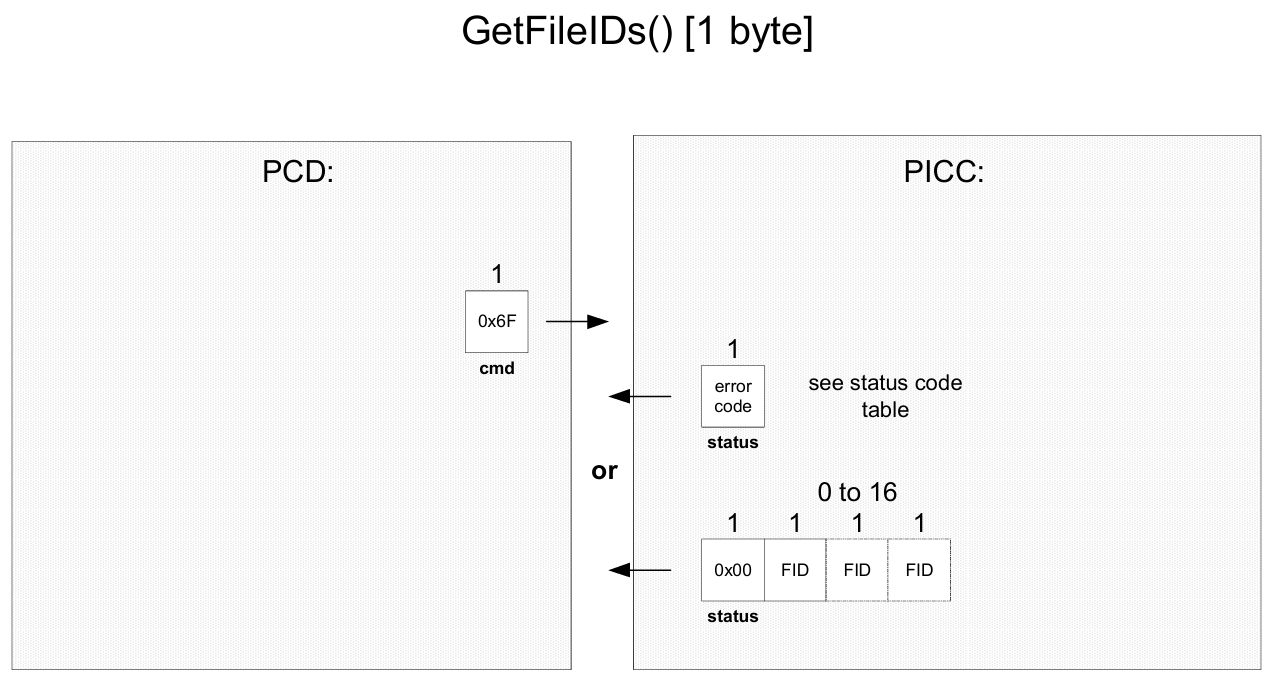

GetFileIDs（获取文件ID，FID）

GetFileIDs命令返回当前选中应用下的所有活动（Active）文件的文件标识符（FID）。

该命令没有参数。根据应用主密钥设置，可能需要先通过应用主密钥认证。每个文件标识符占用1字节，取值范围是0x00-0x0F。每个文件都有一个明确的标识符，因此不会出现重复的值。一个应用内的文件数量被限制为16个，因此应答始终可以放在一个数据帧内。

获取文件ID：

Rdr: 90 6F 00 00 00
Tag: 00 01 02 [91 00]

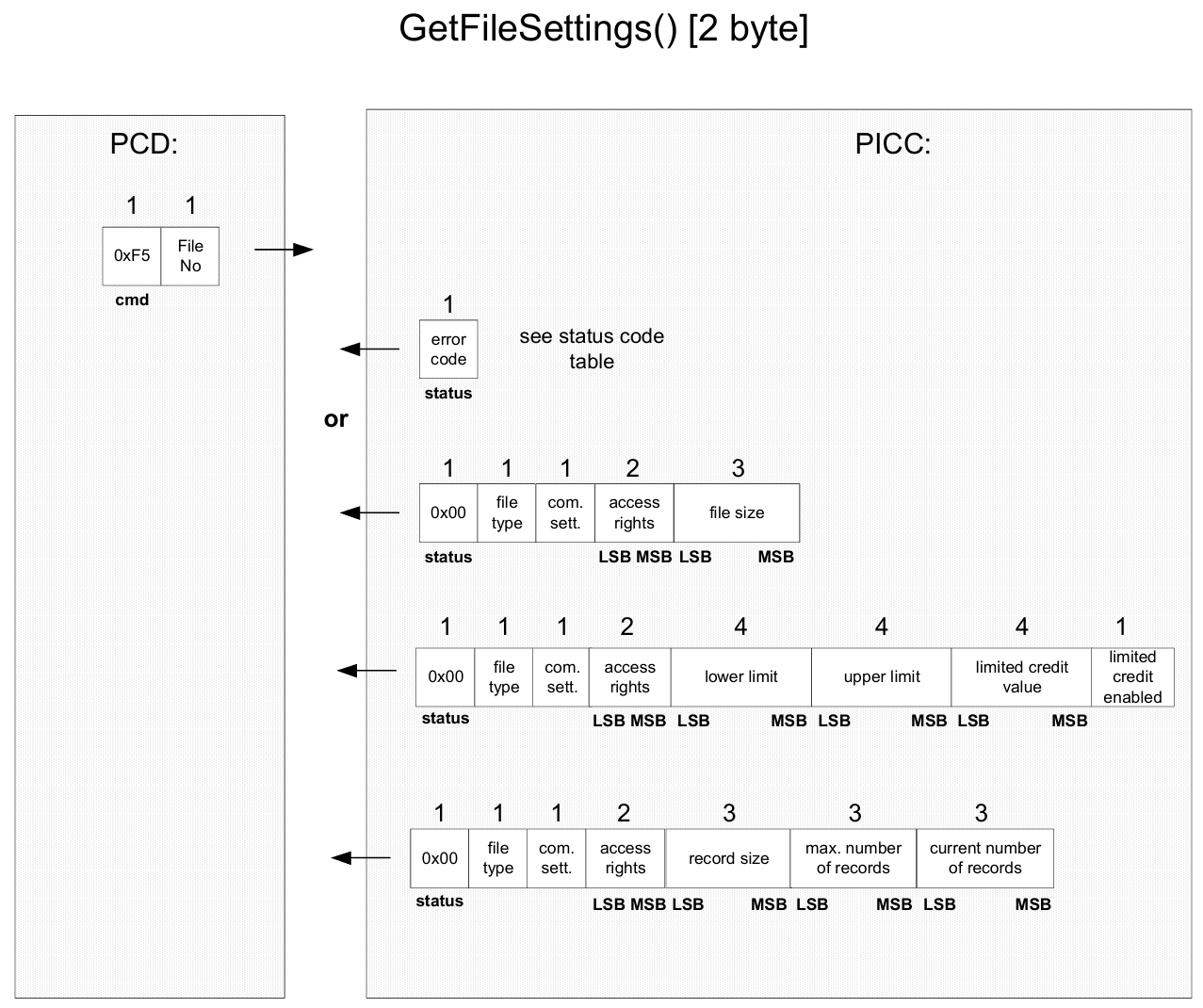

GetFileSettings（获取文件设置）

GetFileSettings命令允许获取指定文件的属性信息。该命令提供的信息取决于被请求文件的类型。

GetFileSettings命令有一个参数，就是当前选中应用内被请求文件的文件标识符。文件标识符的取值范围必须在0x00-0x0F之间。

根据应用主密钥设置，可能需要先通过应用主密钥认证。

在更新一个值文件的值后，却没有应用CommitTransaction命令，GetFileSettings命令将始终获取有限圈存值的旧的、未更改的限值。

返回消息的第一部分对于所有的文件类型均相同：

第一字节指示文件类型，下一字节提供了文件的通信设置信息（明文/MAC/加密），接下来的2字节信息是文件访问权限字段。

响应中的所有后续字节都具有特殊含义，具体取决于文件类型：

  • 标准数据文件和备份数据文件：一个3字节字段表示用户文件空间字节。
  • 值文件：前三个字段，每字段都是4字节。第一个字段为文件的“下限”（在建立文件时定义）；第二个字段为文件的“上限”（在建立文件时定义）；第三个字段为当前最大的“有限圈存”值。如果有限圈存功能没有启用，第三个字段全为零。最后的字节自成一个字段，表示是否允许对该文件使用 LimitedCredit命令（00为禁用，01为启用）。
  • 线性记录文件和循环记录文件：三个字段，每字段长3字节。第一个字段表示一条记录的空间（在建立文件时定义）；第二字段表示记录文件的最大记录条目数量（在建立文件时定义）；第三字段表示记录文件中当前拥有的记录数量，该数量等于记录文件中当前能读取的最大记录数量。

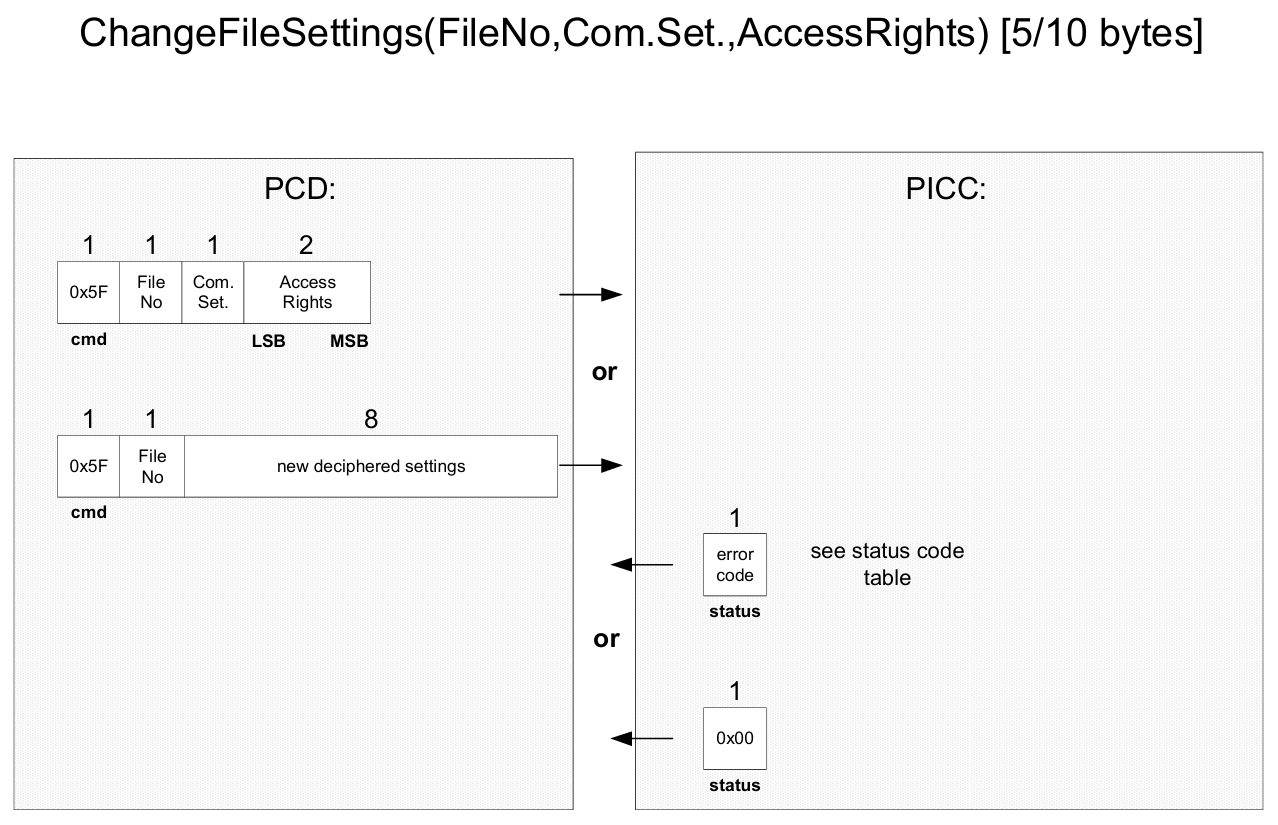

ChangeFileSettings（修改文件设置）

该命令修改现有文件的访问参数。

第一个1字节的参数，是当前应用中的文件标识符。下一个字节定义了新的通信设置。最后的2字节字段定义了新的访问权限。修改仅能在当前访问权限中的“修改访问权限”不为“Never”（0xF）时成功。为保证ChangeFileSettings命令来自前先前发起认证的同一方，有必要应用与ChangeKey命令大致相同的安全机制。

为3字节新设置计算CRC，并附在其后。经过修改的数据流现长度为5字节，在其后附加3字节0x00达到8字节长度，以满足DES/3DES操作的需求。最后在PCD端对数据完成DES/3DES解密。PICC可通过执行DES/3DES加密操作并检查明文的CRC，以核实收到数据的真实性。然而，如果“修改访问权限”的被设置为“Free”（0xE），则不需要安全机制，因此数据以明文形式发送（总共5字节长度）。

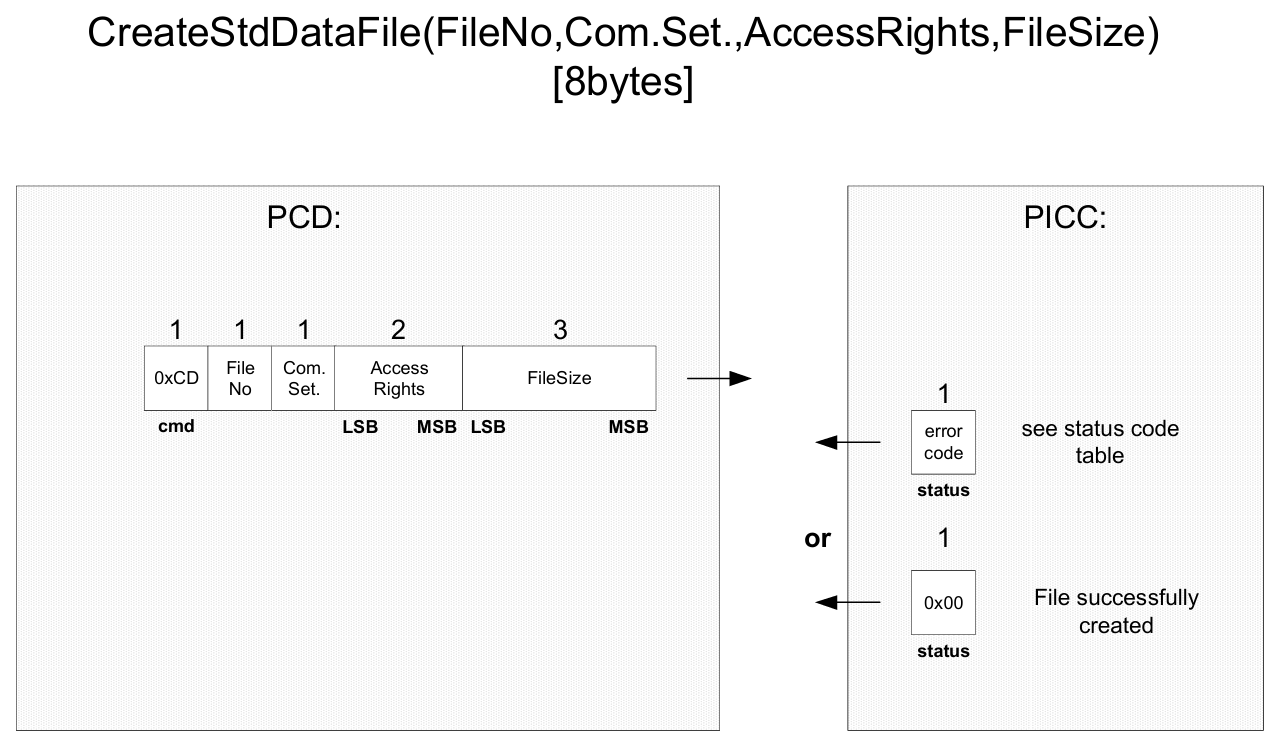

CreateStdDataFile（建立标准数据文件）

CreateStdDataFile命令用于在PICC上现有的应用内建立存储明文非格式化用户数据的文件。

该命令需要的第一个参数是新文件标识符，取值范围是0x00到0x0F。文件将在当前选中的应用内建立。不必按特殊的顺序在应用内建立文件。如果当前选中应用中已经存在指定的文件标识符，则会返回错误代码。接下来的一个字节定义了通信设置，随后一个2字节的字段定义了新文件的访问权限，最后一个3字节参数指定了文件的空间（字节）。

注：MF3 IC D40内部以32字节的倍数分配NV内存。因此建立文件命令的文件空间参数为0x00 00 01（1字 节空间）时，内部消耗的空间是0x00 00 20，也就是32字节。

建立标准数据文件：

文件标识符为0x00，明文通信0x00，文件访问权限0xEEEE，文件空间0x000020。

Rdr: 90 CD 00 00 07 00 00 EE EE 20 00 00 00
Tag: [91 00]

文件标识符0x01，明文MAC通信0x01，文件访问权限0x0000（验证应用主密钥），文件空间0x000020。

Rdr: 90 CD 00 00 07 01 01 00 00 20 00 00 00
Tag: [91 00]

文件标识符0x02，加密通信0x03，文件访问权限0x0000（验证应用主密钥），文件空间0x000020。

Rdr: 90 CD 00 00 07 02 03 00 00 20 00 00 00
Tag: [91 00]

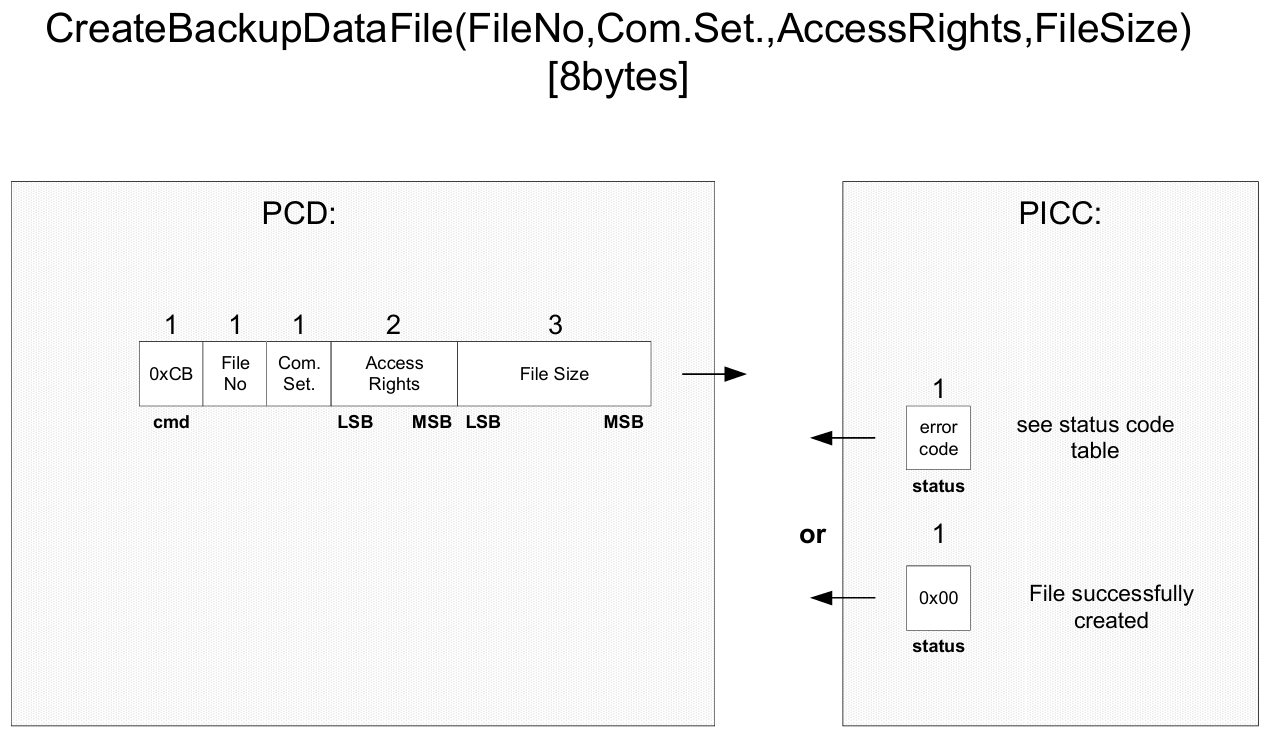

CreateBackupDataFile（建立备份数据文件）

CreateBackupDataFile命令用于在PICC上的现有应用中建立存储明文非格式化用户数据的文件，该文件还支持集成的备份机制。

正如“备份数据文件”名称所暗示的那样，该类型的文件提供集成的备份机制。每个写命令都在该文件的独立镜像中完成。要验证对此类型文件的写访问，需要使用CommitTransaction命令进行确认，如果PCD未发送CommitTransaction命令，只有镜像被修改，原数据保持不变且有效。除文件标识符参数外，其余参数的格式均与CreateStdDataFile命令一致，只有应用中的前8个文件才支持集成的备份机制，因此文件标识符仅允许为0x00到0x07。因为镜像的缘故，备份数据文件对PICC上NV内存的开销，始终是同尺寸标准数据文件的二倍。

建立备份数据文件：

文件标识符为0x03，明文通信0x00，文件访问权限0xEEEE，文件空间0x000040。

Rdr: 90 CB 00 00 07 03 00 EE EE 40 00 00 00
Tag: [91 00]

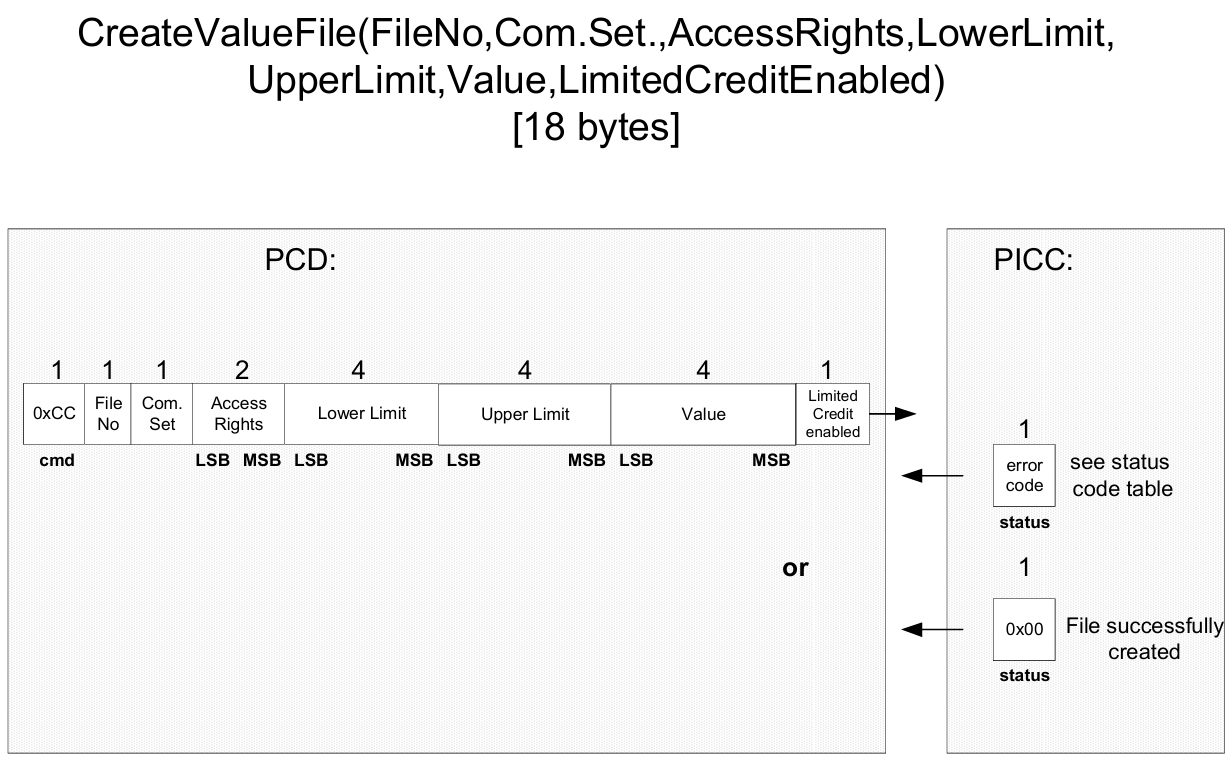

CreateValueFile（建立值文件）

CreateValueFile命令用于在PICC上现有的应用中建立存储和操作32位有符号整数值的文件。

第一个参数长1字节，为在当前选中应用内建立的新文件的文件标识符，范围是0x00到0x07。接下来的一个字节定义了通信设置。后面的2字节字段定义了新文件的访问权限。下一个参数长度为4字节，是该文件的有效下限，下限标记出当前值的消费（Debit）计算不能越过的边界，该参数是4字节有符号整数，因此也可以为负值。后面还是4字节，对圈存（Credit）操作以相同的方式设置上限，该参数同为4字节有符号整数。上限必须大于等于下限，否则PICC会发送错误消息，并且不会建立文件。下一个参数也是4字节有符号整数，指定了值文件的初始值，上限和下限由PICC检查，如果不一致则不创建文件，并由PICC发送错误消息。最后一个字节用于激活有限圈存（LimitedCredit）功能，0x00表示禁用，0x01表示启用。值文件始终提供集成的备份机制。因此每次修改值的访问都需要使用CommitTransaction命令验证。

CreateLinearRecordFile（建立线性记录文件）

CreateLinearRecordFile命令用于在PICC上现有应用内建立适合结构数据多重存储（如顾客忠诚度计划）的文件。一旦文件完全被数据记录充满，除非进行清空，否则无法向该文件继续写入。

第一个参数长度为1字节，是在选中应用内欲新建文件的文件标识符，取值范围0x00-0x07。下一个字节定义了通信设置。接下来的2字节字段定义了新文件的访问权限。下一个3字节长度的参数，是一条记录的尺寸（字节），该参数的取值范围为0x00 00 01到0xFF FF FF。最后一个参数也是3字节长度，是记录的条目数，该参数的取值范围也是0x00 00 01到0xFF FF FF。因此整个文件在PICC NV内存中的尺寸为：记录尺寸*最大记录数量。线性记录文件总是提供集成的备份机制，因此每次添加记录访问都需要使用CommitTransaction命令进行验证。

建立线性记录文件：

文件标识符为0x05，明文通信0x00，文件访问权限0xEEEE，记录长度0x00 00 10，最大记录数量0x00 00 03。

Rdr: 90 C1 00 00 0A 05 00 EE EE 10 00 00 03 00 00 00
Tag: [91 00]

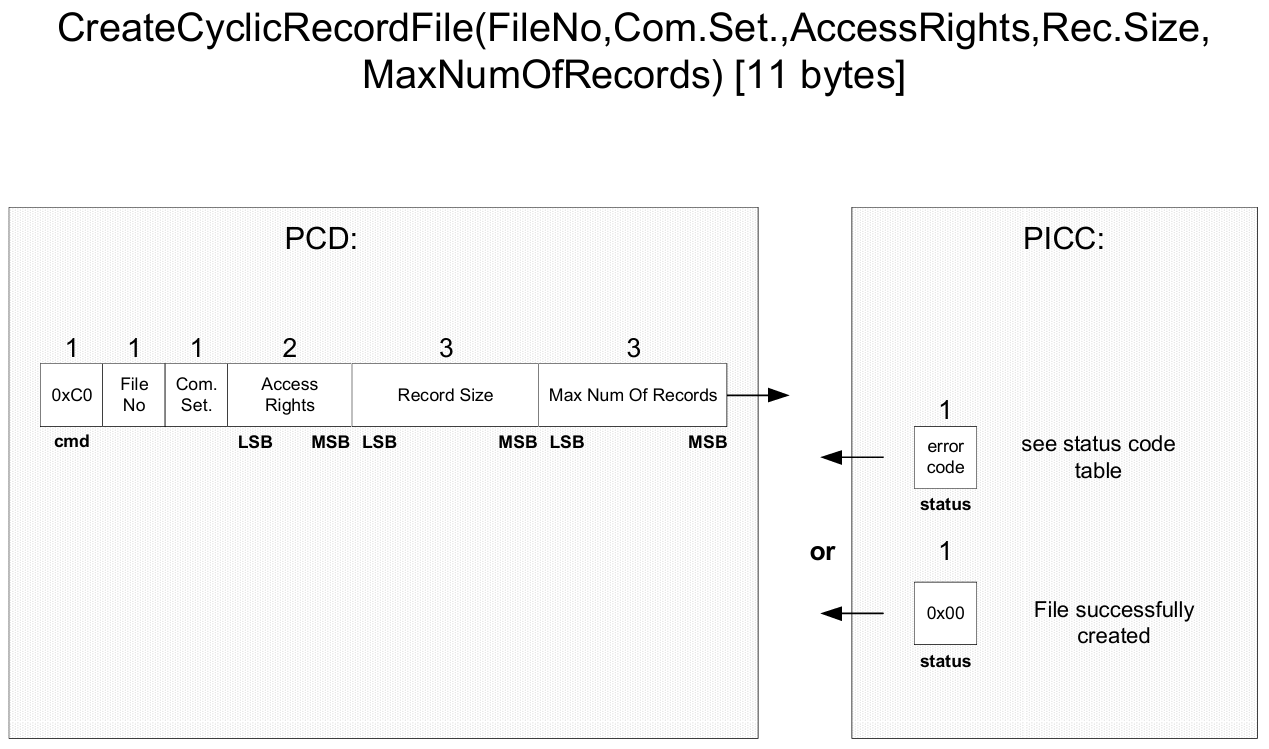

CreateCyclicRecordFile（建立循环记录文件）

CreateCyclicRecordFile命令用于在PICC上现有的应用内建立适用于结构树多重存储（例如交易记录）的文件。一旦文件完全被数据记录充满，PICC自动以最后一条写入的记录覆盖最早的一条。该操作对PCD完全透明。

首个参数的长度为1字节，取值范围是0x00到0x07，是在当前选中应用内欲新建文件的文件标识符。下一个字节定义了通信设置。接下来的2字节字段定义了新文件的访问权限。下一个3字节长度的参数，是一条记录的尺寸（字节），该参数的取值范围为0x00 00 01到0xFF FF FF。最后一个参数也是3字节长度，是记录的条目数，该参数的取值范围也是0x00 00 01到0xFF FF FF。因此整个文件在PICC NV内存中的尺寸为：记录尺寸*最大记录数量。循环记录文件总是提供集成的备份机制。因此每次添加记录访问都需要使用CommitTransaction命令进行验证。

注意：因为备份功能会占用一条记录，“最大记录数量”需要比应用所需的数量多1。

建立循环记录文件：

文件标识符为0x06，明文通信0x00，文件访问权限0xEEEE，记录长度0x00 00 10，最大记录数量0x00 00 03。

Rdr: 90 C0 00 00 0A 06 00 EE EE 10 00 00 03 00 00 00
Tag: [91 00]

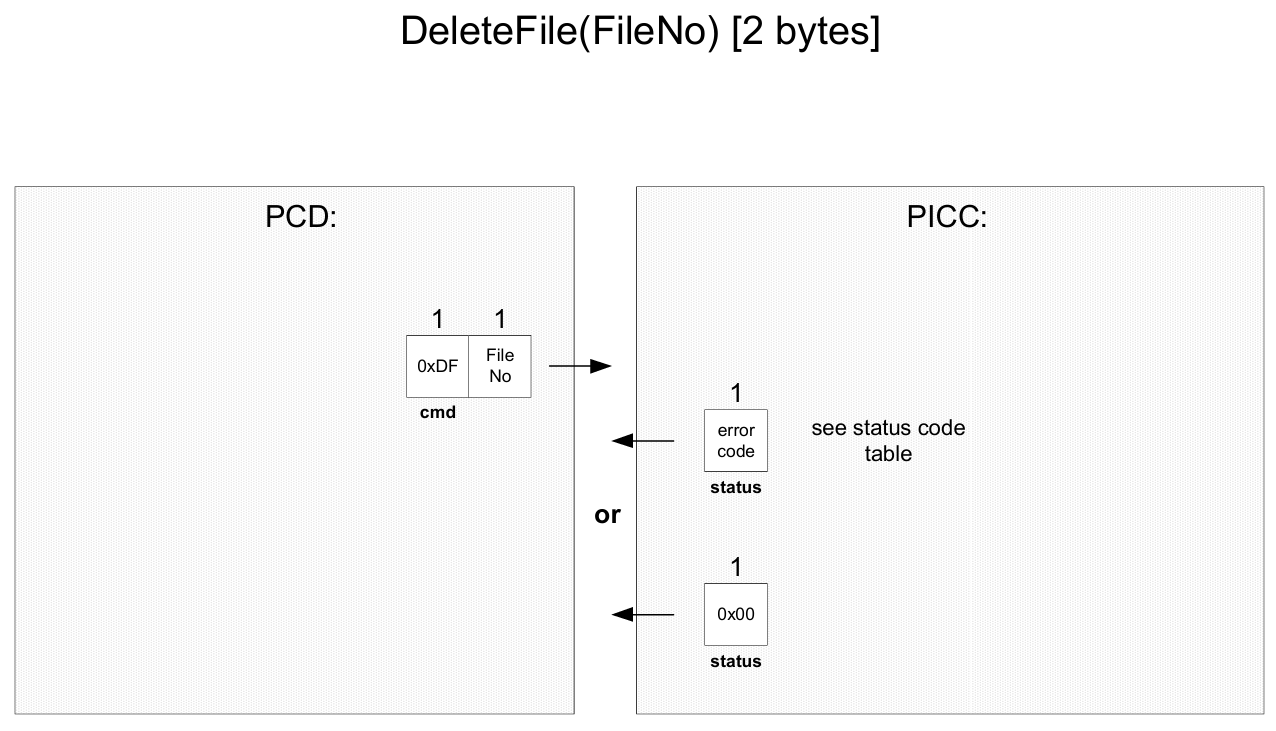

DeleteFile（删除文件）

DeleteFile命令永久停用（deactivate）当前选中应用的文件目录内的一个文件。

该命令使用1个字节作为参数， 表示文件标识符，取值范围0x00到0x0F。该命令的操作使指定文件的“文件目录条目”失效，这就意味着该文件无法再访问。根据应用主密钥的设置，需要先通过应用主密钥认证。被删除文件占用的内存块并没有被释放，被删除文件的文件标识符可以被重新用于在应用内建立新文件。为释放内存块，整个PICC的用户NV内存都需要使用FormatPICC命令擦除。

测试删除文件：

1、建立一个标准数据文件，文件标识符0x08，明文通信0x00，文件访问权限0xEEEE，文件空间0x000020。

Rdr: 90 CD 00 00 07 08 00 EE EE 20 00 00 00
Tag: [91 00]

2、删除文件标识符0x08的标准数据文件。

Rdr: 90 DF 00 00 01 08 00
Tag: [91 00]

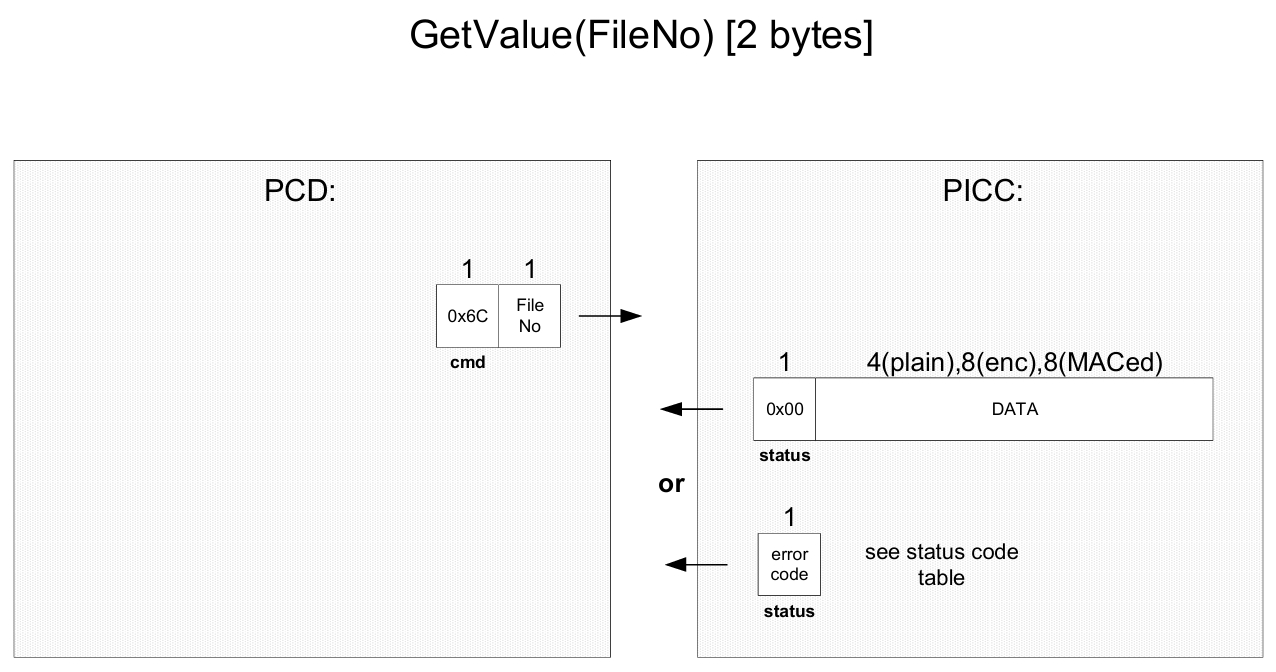

数据操作命令

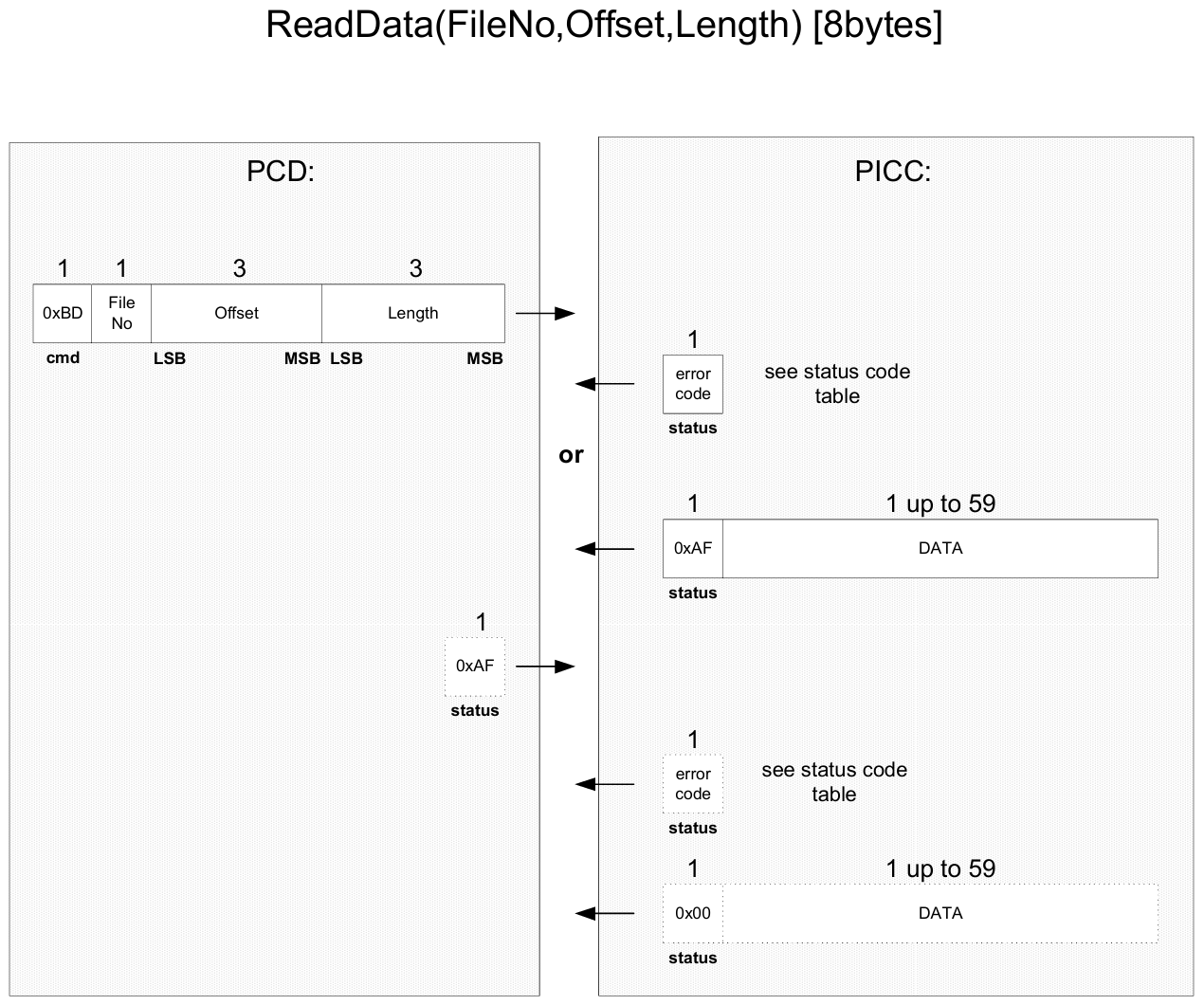

ReadData（读数据）

ReadData命令允许从标准数据文件或备份数据文件中读数据。

第一个参数长度为1字节，定义欲读取文件的文件标识符。该参数的取值范围，对于标准数据文件为0x00到 0x0F，对于备份数据文件为0x00到0x07。

下一个参数长度为3字节，是读操作在文件中的起始位置（偏移量），该参数的取值范围是从0x00 00 00到 文件尺寸-1。

第三个参数的长度也是3字节，指定了要读取数据的字节数，该参数的范围从0x00 00 00到0xFF FF FF。

如果第三个参数设置为0x00 00 00，从偏移量开始的整个数据文件都会被读取。

如果字节数太多，无法用一帧发给PCD，PICC在发送下一帧给PCD之前，会等待状态字节为0xAF的状态帧。

如果备份数据文件在写入后并未执行CommitTransaction命令而进行读取，ReadData命令总会得到存储在PICC中过时且未经修改的数据。只有在执行CommitTransaction命令后，备份数据文件才 会被验证并且对ReadData命令“外部可见”。

读命令要求先通过“读”或“读&写”访问指定的密钥认证。

根据连接到文件的通信设置，PICC可以使用明文、MAC或加密方式发送数据，所有密码学操作均以CBC模式完成。

对于MAC和加密通信，需要对数据填充以达到8字节的倍数。在特定数据长度（命令参数“长度”≠0x00 00 00）的情况下，填充全部为0x00。

仅在加密通信并读取整个文件（命令参数“长度”=0x00 00 00）的情况下，填充的第一字节才为0x80，其余填充字节仍为0x00（根据ISO 9797-1）。

注：在MAC通信的情况下，填充字节仅作密码学用途，并不会在PCD和PICC间交换。

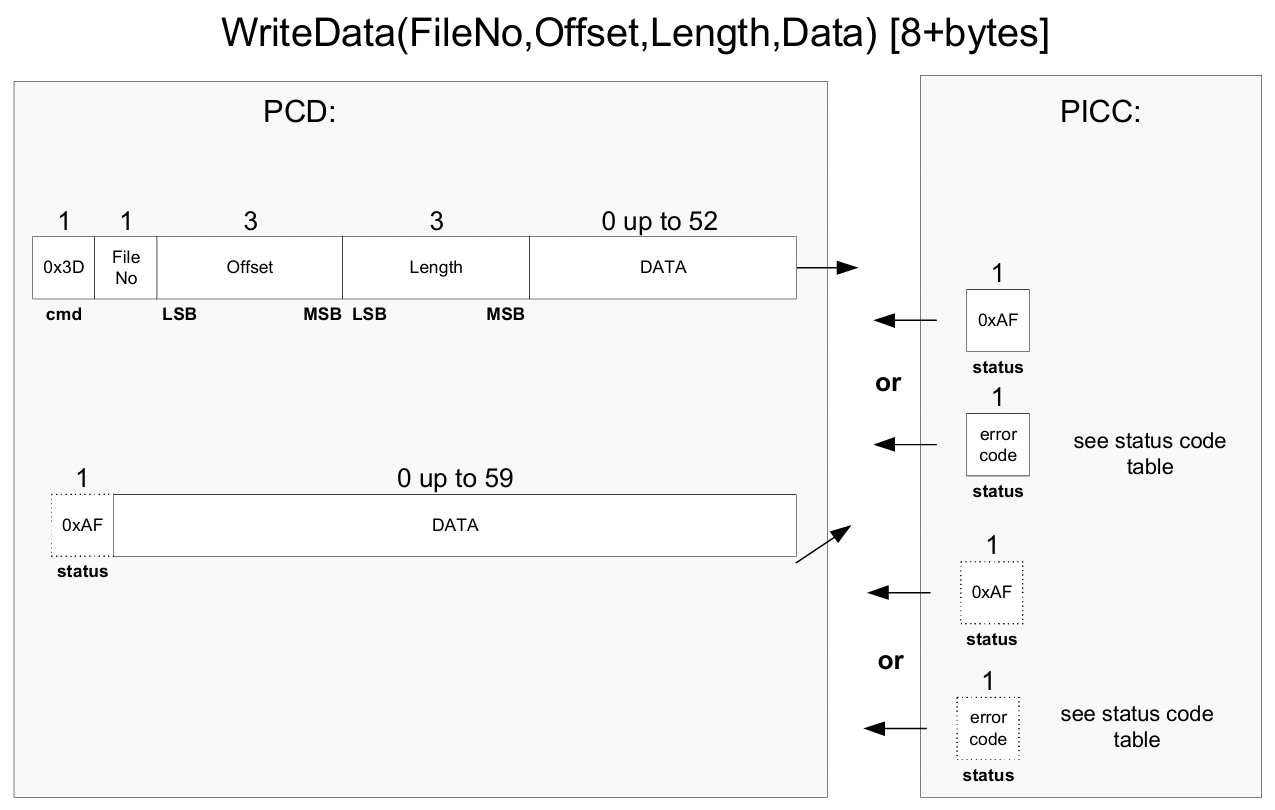

WriteData （写数据）

WriteData命令允许向标准数据文件和备份数据文件写入数据。

第一个参数长度为1字节，定义了要写入文件的文件标识符，取值范围对于标准数据文件是0x00到0x0F，对于备份数据文件是0x00到0x07。

下一个参数长度为3字节，是写操作在文件中的起始位置（偏移量）。该参数的取值范围是从0x00 00 00到 文件尺寸-1。

第三个参数的长度也是3字节，指定要写入数据的字节数。该参数的取值范围是从0x00 00 01到0xFF FF FF。

如果要发送的字节数过多，无法放在一帧中，PCD在发送下一帧给PICC前，会等待状态字为0xAF的状态帧。

写命令要求先通过“写”或“读&写”访问指定的密钥认证。

根据连接到文件的通信设置，PCD需要通过明文、MAC或加密方式发送数据。全部密码学操作均以CBC模式完成。

对于MAC和加密通信，需要对数据填充以达到8字节的倍数。填充全部为0x00。

如果WriteData对备份数据文件操作，需要使用CommitTransaction命令对写入的数据进行验证，AbortTransaction命令将使所有的修改失效。

如果数据写入到标准数据文件（没有集成备份机制），数据直接被编程到文件的可视NV内存。新数据对于后续的任何ReadData命令都是即刻生效的。

注：在MAC或加密通信的情况下，PICC通过数据帧末尾的MAC或CRC（包含必要的填充字节）对数据的有效性进行验证。若验证失败（MAC/CRC与数据不符、填充字节无效），PICC中止NV编程并返回完整性错误给PCD。由于完整性错误，任何事务，包括可能已经开始的事务，都将自动中止。

注：在写入标准数据文件时遇到完整性错误可能导致文件内容损坏。

注：在MAC通信的情况下，填充字节仅作密码学用途，并不会在PCD和PICC间交换。

写数据：

1、明文通信，文件标识符0x00的标准数据文件，写入16字节数据00 11 22 33 44 55 66 77 88 99 AA BB CC DD EE FF。

Rdr: 90 3D 00 00 17 00 00 00 00 10 00 00 00 11 22 33 44 55 66 77 88 99 AA BB CC DD EE FF 00
Tag: [91 00]

2、明文MAC通信，文件标识符0x01的标准数据文件，写入16字节数据00 11 22 33 44 55 66 77 88 99 AA BB CC DD EE FF。

session key：01 02 03 04 6F A4 90 D2

命令数据域（含填充字节0x00）：01 00 00 00 10 00 00 00 11 22 33 44 55 66 77 88 99 AA BB CC DD EE FF 00。

计算MAC（ek操作）：CDB2D445。

3、加密通信，文件标识符0x02的标准数据文件，写入16字节数据00 11 22 33 44 55 66 77 88 99 AA BB CC DD EE FF。

session key：01 02 03 04 CF FE 9B 51

命令数据域（含CRC16和填充字节0x00）：02 00 00 00 10 00 00 00 11 22 33 44 55 66 77 88 99 AA BB CC DD EE FF 81 71 00 00 00 00 00 00 00。

加密后的数据域：36 DF 01 A3 59 BA 5B FB 28 64 28 F9 97 CB C5 02 46 49 98 6F B9 E4 C2 A5 6F 94 21 C9 17 78 08 86
